Acerca de arc42

arc42, la plantilla de documentación para arquitectura de sistemas y de software.

Revisión de la plantilla: 7.0 ES (basada en asciidoc), Enero 2017

Por Dr. Gernot Starke, Dr. Peter Hruschka y otros contribuyentes.

Ver https://arc42.org.

1. Introducción y objetivos

La empresa de desarrollo de juegos Micrati ha decidido desarrollar una plataforma web donde los usuarios puedan jugar diferentes variantes del juego Y, un juego estratégico de tablero existente. El objetivo inicial es ofrecer una experiencia entretenida e intuitiva que atraiga a nuevos usuarios y los mantenga comprometidos con el producto a largo plazo. La plataforma (YOVI) estará disponible en web, permitirá jugar contra diferentes estrategias de bots con niveles de dificultad seleccionables. El motor de reglas y verificación está implementado en Rust, mientras que el cliente web principal está desarrollado en TypeScript.

1.1. Resumen de requisitos

Los requisitos principales del sistema son:

  • Ofrecer una versión clásica del juego Y en la web, donde los usuarios podran registrarse y jugar partidas contra la máquina.

  • Se podrá jugar con distintas estrategias y con varios modos de dificultad. Se necesitan al menos dos estrategias distintas; los jugadores eligirán contra qué estrategias y dificultades jugar.

  • Los usuarios podrán registrarse en el sistema. Una vez registrados, las partidas que jueguen serán almacenadas en un histórico de partidas (número de juegos realizados, ratio de victorias, etc.) que podrán ser consultado desde su cuenta.

  • La aplicación ofrecerá una API que permitirá a los bots obtener información relacionada con los usuarios del sistema usuarios y el histórico de partidas. Se deberá documentar correctamente este API.

  • La aplicación ofrecerá un API que permitirá a los bots jugar contra la aplicación, utilizando un método play que especificará su posición del tablero en notación YEN mediante un parámetro position. Opcionalmente, también se especificará el ID del bot contra el que jugar mediante un parámetro bot_id.

1.2. Objetivos de calidad

Objetivo de calidad Descripción

Usabilidad

El sistema debe ser fácil de usar y de aprender para los usuarios finales. Esto fomentará que utilicen la aplicación nuevamente y disfruten la experiencia. Interfaces intuitivas y flujos de usuario simplificados (≤3 pasos para acciones principales).

Accesibilidad

El juego debería tener en cuenta la usabilidad por parte de personas con problemas de visión o audición para que estas puedan jugar sin problemas.

Rendimiento

La aplicación debe responder a las solicitudes de los usuarios en un tiempo razonable (< 0.5 segundos) para evitar que abandonen la aplicación y garantizar una experiencia fluida en el juego.

Mantenibilidad

El sistema debe ser fácil de mantener y extender. Esto se logra siguiendo buenas prácticas de programación, manteniendo excelente comunicación dentro del equipo de desarrollo y documentación clara.

Seguridad

Los datos privados de los usuarios registrados deben mantenerse seguros.

Exactitud

El motor del juego debe validar movimientos y detectar correctamente la condición de victoria según las reglas del juego Y, con precisión del 100% en casos de prueba definidos.

1.3. Stakeholders

Role/Name Contact Expectations

Equipo de desarrollo

https://github.com/NachoTS, https://github.com/tonipdd, https://github.com/alonsobayonalejandro-ctrl, https://github.com/Gedepe, https://github.com/UO300475

Responsables de desarrollar la aplicación usando buenas técnicas, trabajar adecuadamente como equipo y lograr una solución lo más mantenible, usable y extensible posible.

Usuarios / Jugadores

-

Tener una buena experiencia utilizando la aplicación, donde puedan jugar al juego usando diferentes estrategias y consultar sus estadísticas.

Micrati

-

Espera obtener una aplicación que se alinee con sus ideas y objetivos, que pueda servir como base para futuras extensiones comerciales.

Profesores de la asignatura ASW

-

Asumir el rol de Product Owner, definiendo requisitos de alto nivel, proporcionando retroalimentación al equipo de desarrollo y evaluando el producto desarrollado. Asegurar que se sigan buenas prácticas arquitectónicas y que el código sea mantenible y bien documentado.

2. Restricciones de Arquitectura

Esta sección describe las restricciones que limitan la libertad de decisión de los arquitectos de software en cuanto al diseño, implementación y proceso de desarrollo.

2.1. Restricciones Técnicas

Restricción

Descripción

Arquitectura Políglota

El sistema debe estar compuesto por servicios que utilizan diferentes tecnologías: TypeScript (Aplicación web) y Rust (Motor de Juego).

Contenedores

Todos los servicios y componentes de infraestructura deben estar contenedorizados mediante Docker en al menos dos subsistemas.

API para bots

Se debe ofrecer un API que permita a bots interactuar con la aplicación.

Estándar de Documentación

La documentación de la arquitectura debe seguir la plantilla Arc42 y estar escrita en formato AsciiDoc.

2.2. Restricciones Organizativas

Restricción

Descripción

Control de Versiones

Uso obligatorio de GitHub como repositorio central para el código, seguimiento de incidencias (issues) y colaboración.

Despliegue

Despliegue automatizado mediante GitHub Actions y alojamiento de la documentación técnica en GitHub Pages.

2.3. Convenciones

Restricción

Descripción

Arquitectura de Tres Capas

El sistema debe mantener una separación clara entre la interfaz de usuario (webapp), la gestión de usuarios (users) y la lógica del juego (gamey).

Comunicación API

Los servicios deben comunicarse a través de APIs REST utilizando JSON, con puntos de enlace (endpoints) configurables (ej. VITE_API_URL).

Estándar de Notación

El motor de juego debe utilizar formatos específicos para la representación de las partidas: YEN (Y Exchange Notation).

3. Contexto y alcance

Esta sección describe el entorno en el que opera el sistema YOVI y las interacciones con actores externos. El sistema se presenta como una caja negra, mostrando únicamente sus relaciones con el exterior.

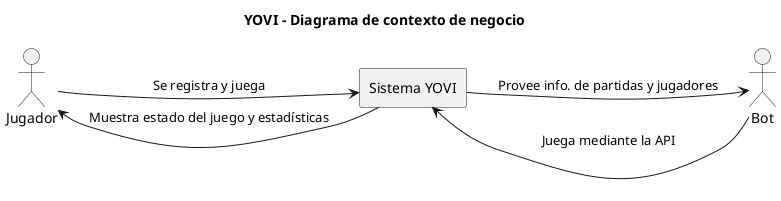

3.1. Contexto de negocio

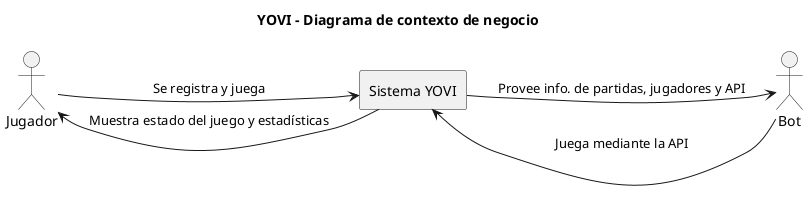

Diagram

El sistema YOVI proporciona al jugador información sobre el estado del juego y diferentes estadísticas.

El actor externo principal del sistema es el jugador, que puede registrarse y participar en partidas.

Además, existe el actor de bot externo, el cual se conectra con el API de la aplicación para jugar y para obtener información de personajes y partidas.

3.2. Contexto técnico

Diagram

El sistema YOVI expone una interfaz basada en servicios web accesibles mediante protocolo HTTP/HTTPS.

Los actores externos interactúan con el sistema mediante peticiones y respuestas estructuradas en formato JSON.

3.2.1. Mapeo de entrada/salida a canales

Actor Canal Entrada al sistema Salida del sistema

Jugador

HTTP/HTTPS

Datos de registro, autenticación, acciones del juego

Estado del juego, resultados, estadísticas

Bot

HTTP/HTTPS + JSON

Acciones automatizadas del juego

Estado del juego y resultados

4. Estrategia de Solución

4.1. Tecnologías seleccionadas

Basándonos en los requisitos del proyecto, se han seleccionado las siguientes tecnologías para garantizar un sistema modular y eficiente:

  • Frontend:

    • React & Vite: Para construir una interfaz de usuario rápida y reactiva como Single Page Application (SPA).

    • TypeScript: Añade tipado estático para reducir errores en el desarrollo del frontend.

  • Backend de Usuarios:

    • Node.js & Express: Entorno ligero y escalable para gestionar la lógica de usuarios y la API REST.

  • Motor de Juego:

    • Rust: Elegido por su alto rendimiento y seguridad de memoria para el core del motor y la lógica de bots.

    • Cargo: Sistema de gestión de paquetes y construcción para el ecosistema Rust.

  • Persistencia y Datos:

MySQL: junto al ORM Sequelize para la gestión de la base de datos relacional, facilitando las operaciones CRUD y la integración con el backend de usuarios.

4.2. Decisiones de organización del equipo

Para maximizar la eficiencia y la colaboración usaremos todas las herramientas disponibles, como GitHub para el control de versiones y la gestión de tareas a través de Issues y Projects, ademas de crear un kanban para organizar las tareas y el progreso del proyecto. Se asignarán roles específicos a cada miembro del equipo, como desarrolladores frontend, backend y de motor de juego, para asegurar que cada área del proyecto esté bien cubierta.

Tambien usaremos Discord o Teams para la comunicación en tiempo real y la coordinación de actividades diarias.

5. Vista de Bloques

5.1. Sistema General de Caja Blanca

vista bloques 1
Motivación

La aplicación web YOVI permite a los usuarios registrarse en su sistema para jugar partidas al juego Y. Una vez registrados, los jugadores pueden jugar partidas contra la máquina; el sistema registrará su histórico de juego y diversas estadísticas.

Además, la aplicación ofrece un API externo que permite a los bots interactuar con ella y obtener información de partidas y de jugadores, así como jugar contra ella.

Bloques de construcción contenidos
Nombre Responsabilidad

Usuario

 Interactúa con la aplicación web para registrarse en ella y jugar partidas al juego Y

Bot

 Interactúa con el API de la aplicación para obtener información de jugadores/partidas y para jugar contra la máquina

Aplicación web YOVI

 Muestra la interfaz web al usuario y expone el API para los bots.

5.2. Nivel 2

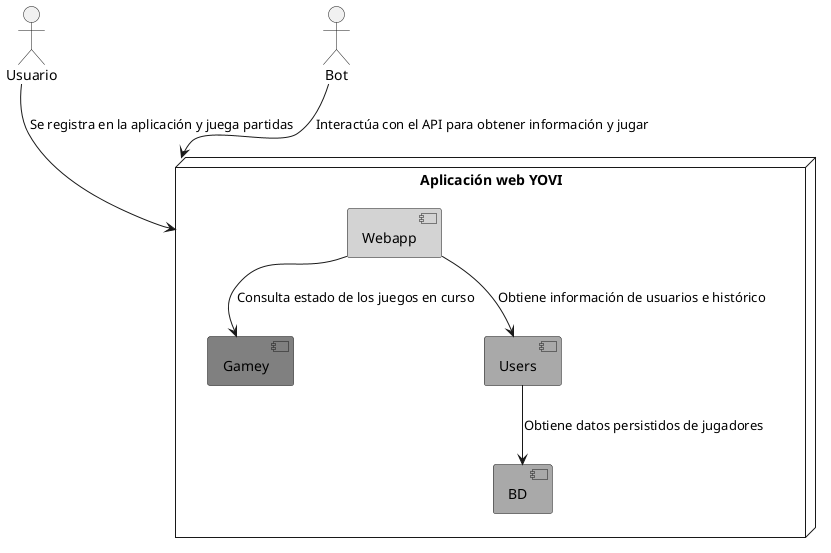

5.2.1. Caja Blanca Aplicación web YOVI

vista bloques 2 yovi
Motivación

La aplicación se divide en tres subsistemas: el motor de juego, Gamey, el módulo de gestión de usuarios, Users, y la interfaz de la aplicación web, Webapp. Webapp se comunica con Gamey y Users para poder llevar a cabo sus funciones de gestionar sesiones de usuarios y juegos en curso.

Bloques de construcción contenidos
Nombre Responsabilidad

Usuario

 Interactúa con la aplicación web para registrarse en ella y jugar partidas al juego Y

Bot

 Interactúa con el API de la aplicación para obtener información de jugadores/partidas y para jugar contra la máquina

Gamey

 Gestiona el motor del juego Y tanto como para usuarios como para bots

Users

 Gestiona el registro e inicio de sesión de usuarios, así como su histórico

Webapp

 Muestra la aplicación web al usuario y expone el API de juego a los bots

BD

 Almacena la información sobre los usuarios e histórico de partidas

5.3. Nivel 3

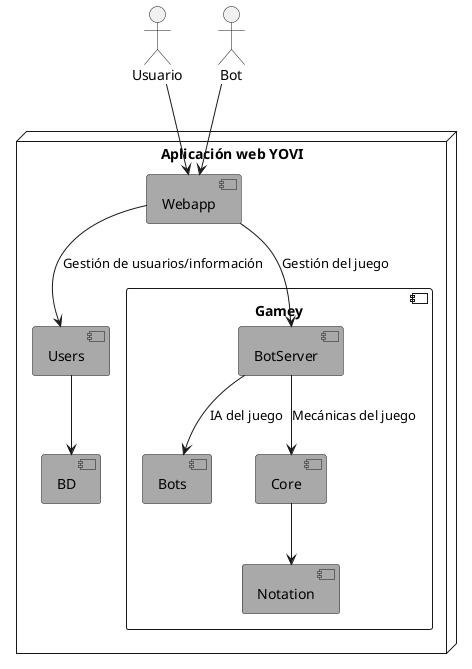

5.3.1. Caja Blanca Gamey

vista bloques 3 gamey
Motivación

El módulo de juego Gamey separa las responsabilidades de gestión de peticiones de juego, gestión de mecánicas del juego y selección de IAs contra las que jugar en submódules diferentes con el objetivo de que estos sean fácilmente configurables o reemplazables.

Bloques de construcción contenidos
Nombre Responsabilidad

Bots

 Provee lógica de juego contra la que otros usuarios y bots podrán jugar

BotServer

 Gestiona las peticiones de juegos (movimientos de juego, estado de la partida) realizadas por usuarios y bots.

Core

 Provee la lógica base de las mecánicas del juego tales como los movimientos válidos o las condiciones de victoria

Notation

 Provee estructura sobre la notación YEN de movimientos y estado del juego

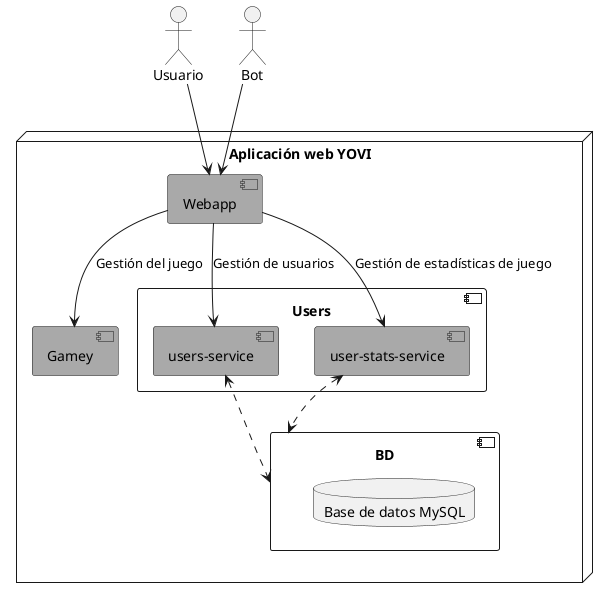

5.3.2. Caja Blanca Users

Motivación

El módulo de juego Users separa las responsabilidades de registro/inicio de sesión de usuarios y recopilación de estadísticas de juego en dos submódulos distintos con acceso a la base de datos.

Bloques de construcción contenidos
Nombre Responsabilidad

users-service

 Gestiona el registro e inicio de sesión de usuarios

users-stats-service

 Gestiona las estadísticas de juego y rankings de usuarios
vista bloques 3 users

6. Vista de ejecución

A continuacion se presentan los distintos escenarios que describen las interacciones entre las instancias del sistema. Cada escenario se centra en un caso de uso específico, que seran:

  • Registro de un nuevo usuario

  • Inicio de sesión

  • Partida de juego

  • Consultar ranking de jugadores

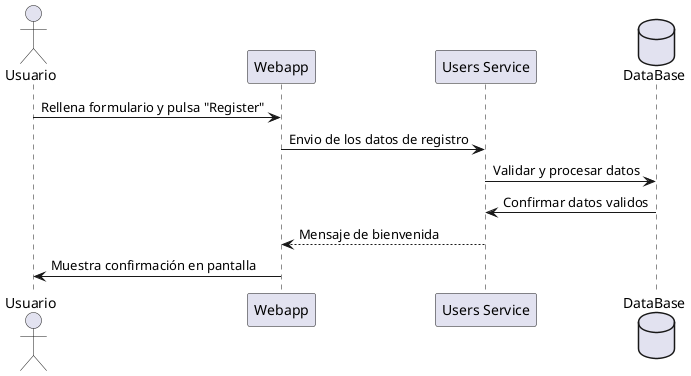

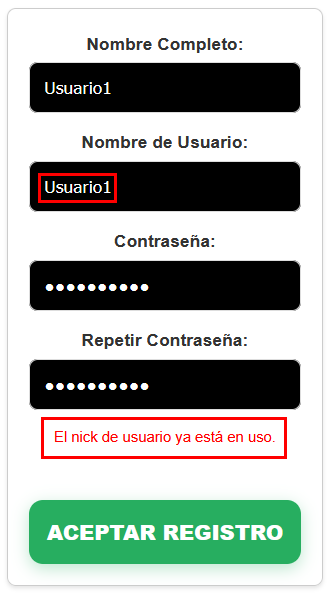

6.1. Registro de un nuevo usuario

Al entrar por primera vez a la aplicación, el usuario se encuentra con la pantalla de registro. En esta pantalla, el usuario introduce sus datos y al hacer clic en el botón de registro, se envía una solicitud al servidor para crear una nueva cuenta. Si es valida se crea la cuenta y se muestra un mensaje de éxito, de lo contrario se muestra un mensaje de error indicando el motivo del fallo.

registro usuario

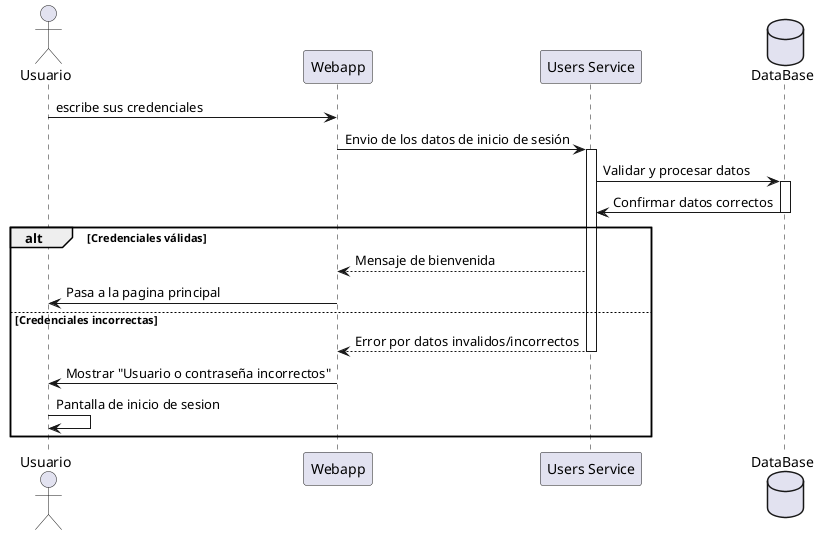

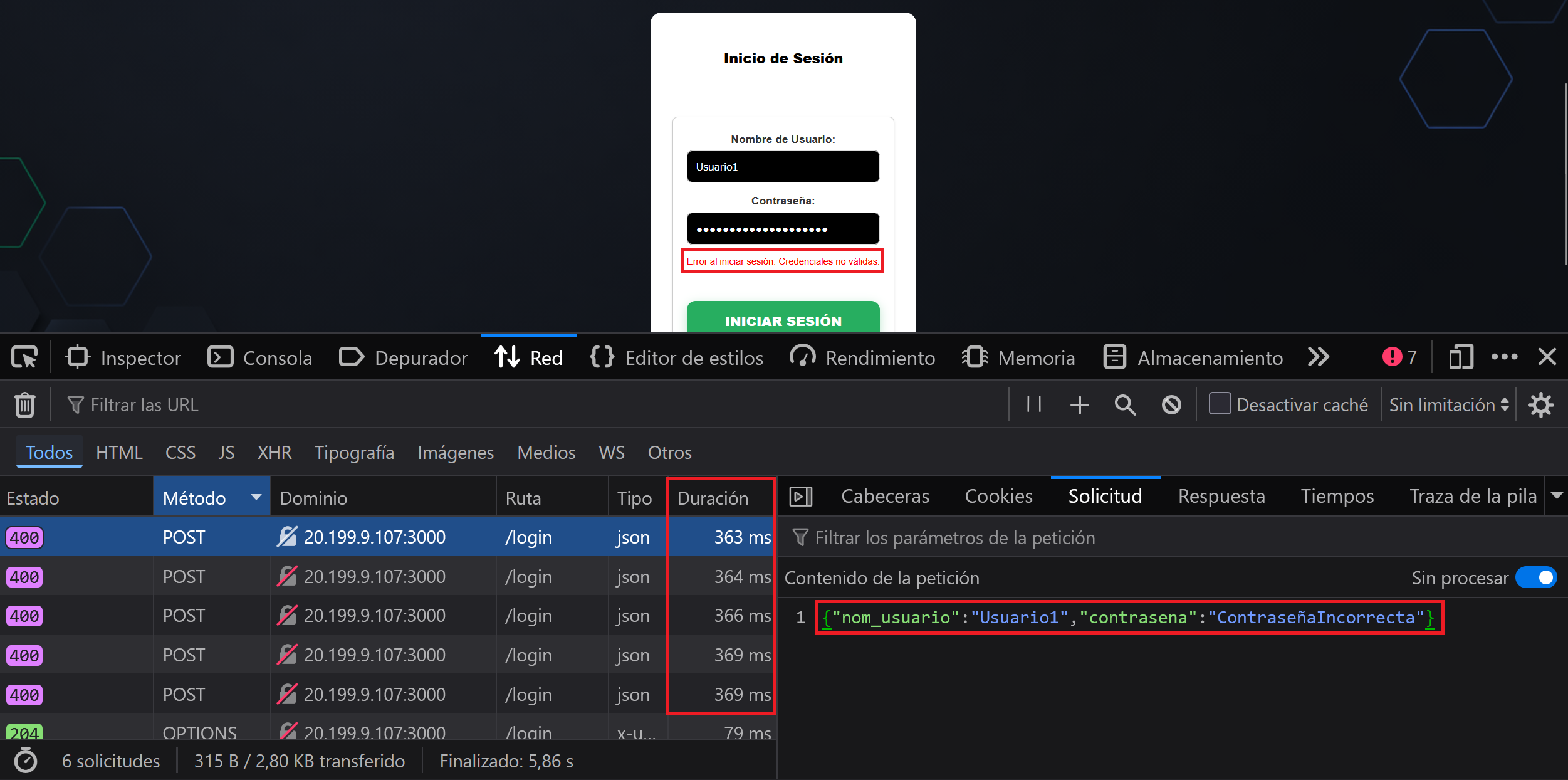

6.2. Inicio de sesión

Tras crear un usuario, el usuario puede iniciar sesión en la aplicación. En la pantalla de inicio de sesión, el usuario introduce su nombre de usuario y contraseña. Al hacer clic en el botón de inicio de sesión, se envía una solicitud al servidor para autenticar al usuario. Si las credenciales son correctas, se muestra la pantalla principal de la aplicación, de lo contrario se muestra un mensaje de error indicando que las credenciales son incorrectas.

inicio sesion usuario

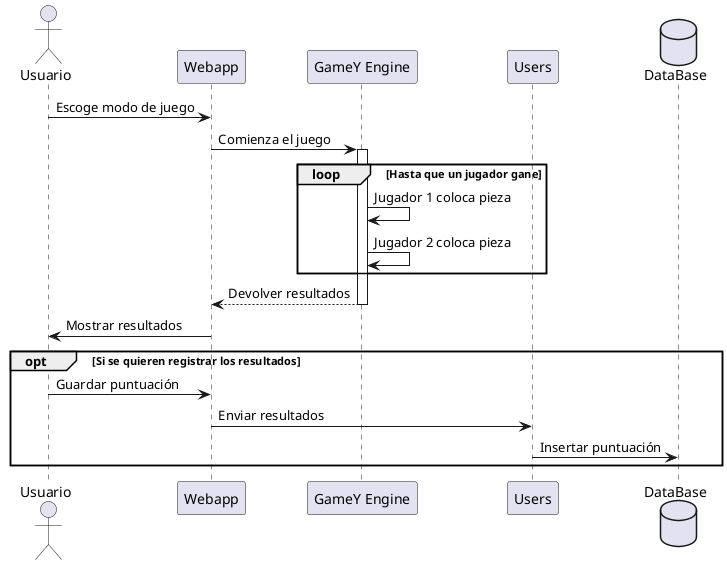

6.3. Secuencia de partida de juego

Una vez que el usuario ha iniciado sesión, puede comenzar una partida de juego. Al hacer clic en el botón "Start Game", se envía una solicitud al servidor para iniciar una nueva partida. El servidor responde con los detalles de la partida, como el número de jugadores y el estado del juego. La aplicación muestra la pantalla de juego con la información recibida.

secuencia partida juego

7. Vista de Despliegue

7.1. Nivel de infraestructura 1

diagrama despliegue 1
Motivación

La infraestructura del sistema se divide en varios servicios desplegados en sendos contenedores Docker con el objetivo de conseguir una arquitectura modular que permita que cada servicio sea fácilmente reemplazable y desplegable en otra máquina o entorno.

Características de Calidad/Rendimiento

  • Tolerancia a fallos: un módulo concreto puede fallar sin que esto afecte al resto.

  • Modularidad: los componentes pueden ser reemplazados de forma sencilla.

  • Reusabilidad: componentes concretos pueden ser instalados en otros entornos de forma sencilla.

  • Coexistencia: la infraestructura puede desplegarse correctamente en entornos que comportan otros productos.

  • Adaptabilidad: la infraestructura puede ser desplegada en un sistema abstrayéndose de su configuración concreta.

  • Instalabilidad: la infraestructura puede ser instalada de forma sencilla en un nuevo sistema.

Mapeo de los Bloques de Construcción a Infraestructura

Cada módulo de la aplicación es desplegado en un contenedor Docker distinto. De la misma forma, el sistema gestor de bases de datos también es desplegado en su propio contenedor Docker.

A continuación se detalla el mapeo de artefactos de software a infraestructura.

Artefacto Infraestructura

Gamey

Contenedor Docker Gamey

Users

Contenedor Docker Users

Webapp

Contenedor Docker Webapp

Base de datos

Contenedor Docker MySQL

8. Conceptos Transversales (Cross-cutting)

8.1. Persistencia de Datos (Esquema de Base de Datos)

Para la gestión de la información del Juego Y, se ha diseñado un esquema relacional que permite tratar de forma uniforme a los jugadores humanos y a los bots.

  • Modelo de Herencia: Se utiliza la entidad Jugador como una abstracción que vincula a un Usuario (humano) o a un Robot mediante un atributo behaviour_Type y un id_externo.

  • Gestión de Partidas: La entidad Partida registra el enfrentamiento entre dos jugadores, almacenando la puntuación final y el número de turnos transcurridos.

  • Tecnología: El sistema utiliza MySQL para la persistencia, permitiendo una gestión ágil de los datos en un entorno local de desarrollo mediante un motor de base de datos sin servidor y basado en múltiples archivos para asegurar el princpio de responsabilidad única.

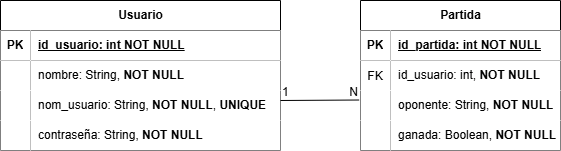

Esquema de la Base de Datos
Figure 1. Diagrama del Modelo de Datos para el Juego Y

Entidad

Descripción

Usuario

Almacena los datos personales y credenciales de acceso (nombre, usuario, contraseña).

Robot

Define los diferentes tipos de comportamiento o algoritmos de IA disponibles.

Jugador

Tabla intermedia que unifica a humanos y robots para participar en partidas.

Partida

Registra el resultado de un juego, incluyendo puntuación, turnos y los dos jugadores implicados.

9. Decisiones de arquitectura

Para más decisiones arquitectónicas, véase el punto 4 de esta documentación y el siguiente enlace de la wiki: Registro de decisiones.

9.1. Selección de sistema gestor de base de datos

9.1.1. Contexto

Existía la necesidad de seleccionar un sistema de persistencia para la aplicación.

9.1.2. Decisión

Se tomó la decisión entre los desarrolladores de utilizar un SGBD relacional, puesto que el modelo de datos seguía un modelo entidad-relación.

Además, de entre múltiples SGBD relacionales, se decidió utilizar MySQL debido a que los desarrolladores ya conocían la tecnología y a que este SGBD se comporta adecuadamente en entornos concurrentes.

9.1.3. Estado

Aceptado

9.1.4. Consecuencias

El modelo de persistencia de la aplicación queda atado a un modelo entidad relación, lo cual complicaría el cambio a un SGBD no relacional.

Por otra parte, cambiar de un SGBD relacional a otro no debería suponer mayor problema.

9.2. Selección de ORM

9.2.1. Contexto

Existía la necesidad de facilitar la interacción con el SGBD.

9.2.2. Decisión

Se tomó la decisión de utilizar un ORM para facilitar y acelerar el desarrollo. Pese a que inicialmente no se estaba seguro de cuál utilizar por falta de experiencia en el entorno actual (Node.js + Express), se decidió utilizar el ORM Sequelize por ser compatible con MySQL y estar bien documentado.

9.2.3. Estado

Aceptado

9.2.4. Consecuencias

La lógica de de interacción con la persistencia queda atada al API de Sequelize. Cambiar este ORM por otro puede incurrir en tiempo de desarrollo adicional.

Por otra parte, se espera que el uso de este ORM acelere el desarrollo del módulo users.

10. Requisitos de calidad

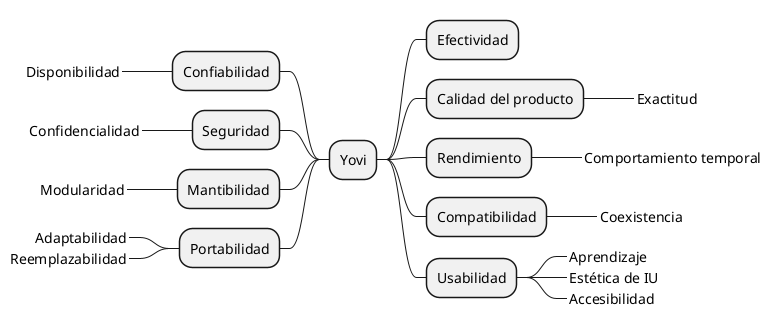

10.1. Árbol de Calidad

arbol calidad

10.2. Escenarios de Calidad

Usabilidad

Fuente Estímulo Artefacto Entorno Respuesta Medida de la respuesta

Usuario

 Intenta acceder a la pantalla de juego

Interfaz de usuario

Operación normal

Número de pasos realizados

⇐ 3 pasos

Accesibilidad

Fuente Estímulo Artefacto Entorno Respuesta Medida de la respuesta

Usuario

 Juega una partida con problemas de visión

Interfaz de usuario

Operación normal

Elementos visualizados de forma clara

>90% elementos

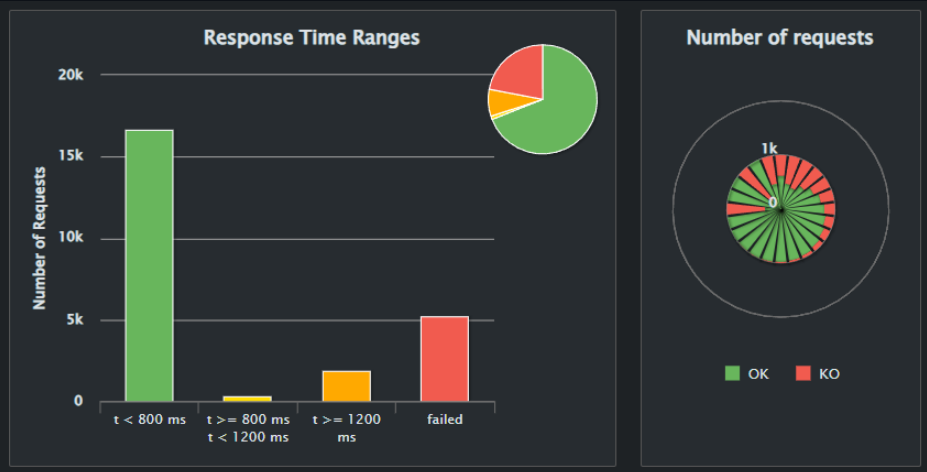

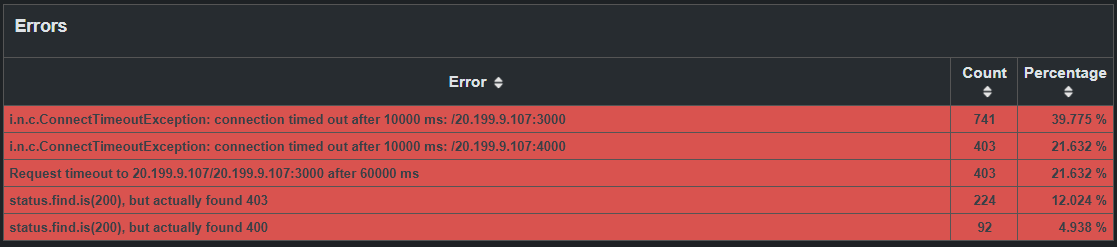

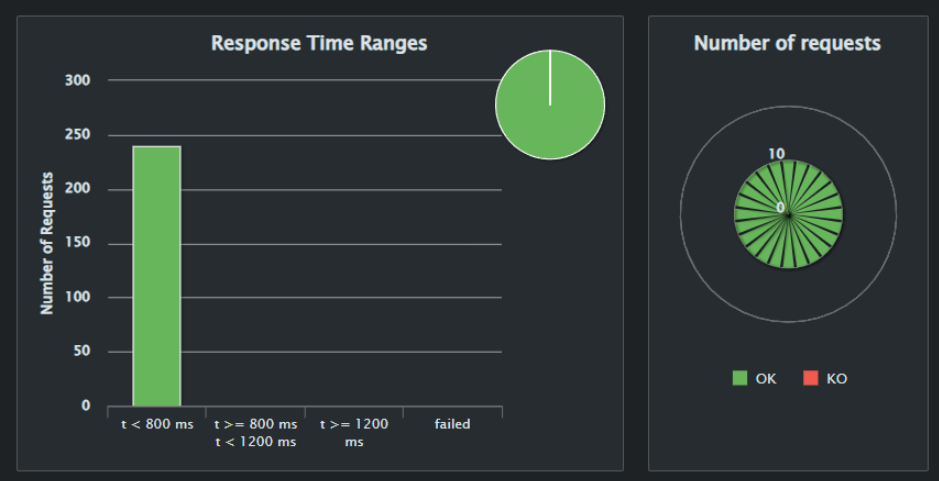

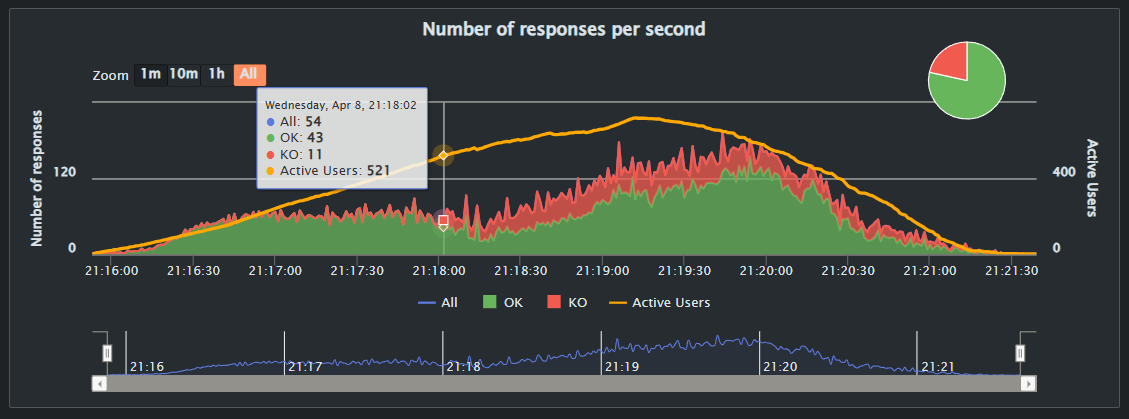

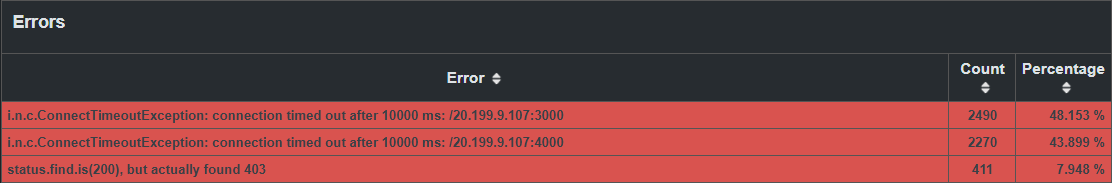

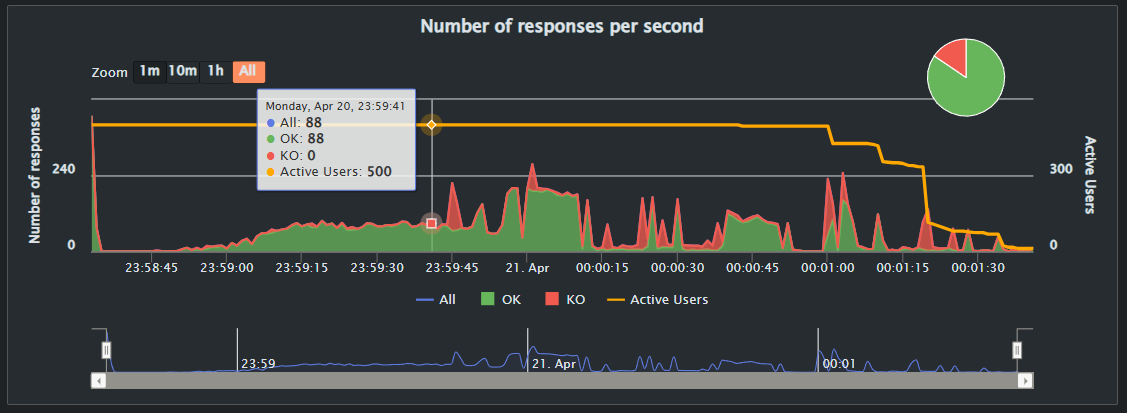

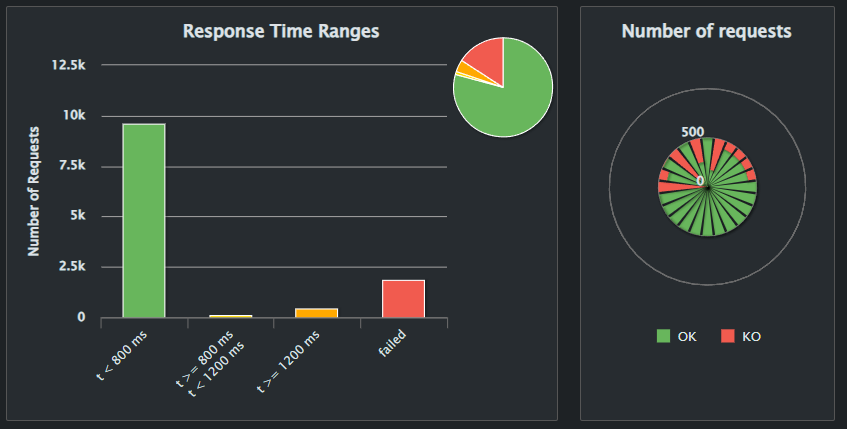

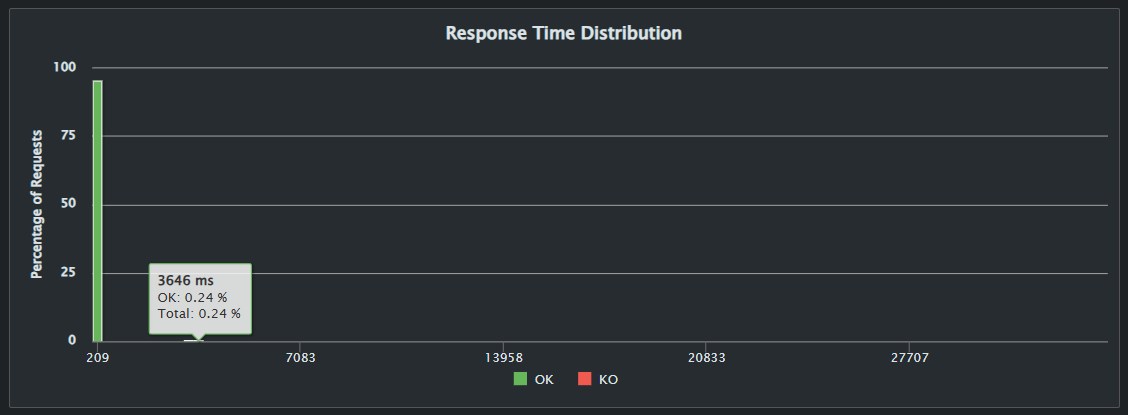

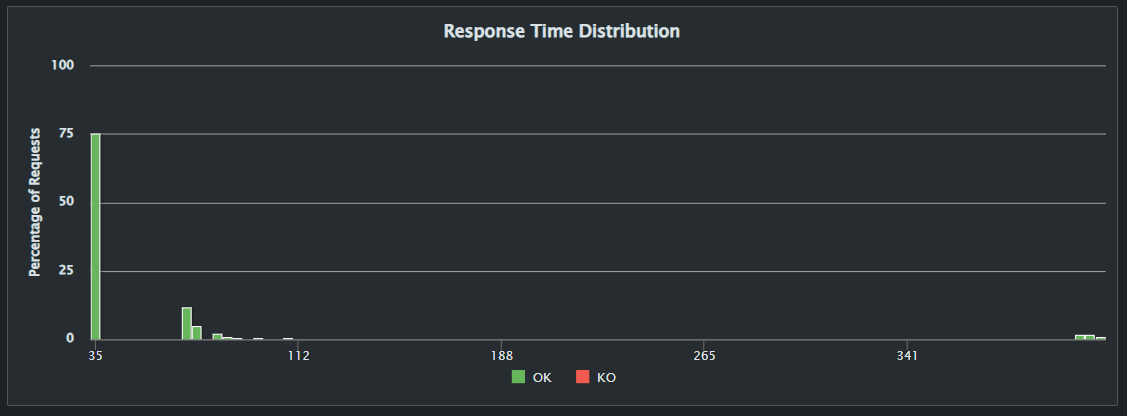

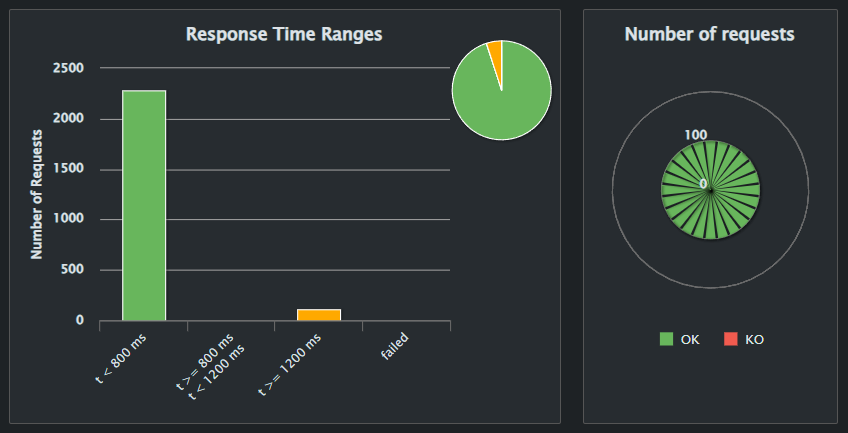

Rendimiento

Fuente Estímulo Artefacto Entorno Respuesta Medida de la respuesta

Usuario

 Realiza una partida

Interfaz de usuario

Operación normal

Tiempo de respuesta media por acción

<0.5 segundos

Bot

 Interactúa con la API

API para bots externos

Operación normal

Tiempo de respuesta media por acción

<1 segundo

Mantenibilidad

Fuente Estímulo Artefacto Entorno Respuesta Medida de la respuesta

Stakeholder

 Sugiere añadir un nuevo modo de juego

Componentes de la aplicación

Operación de modificación

Coste de añadir nuevo modo de juego

Proporcional al tiempo usual de desarrollo, sin coste adicional por deuda técnica

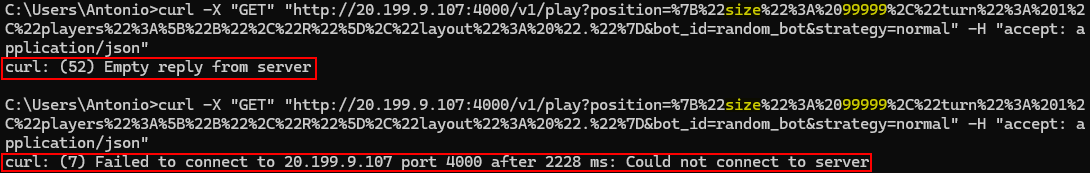

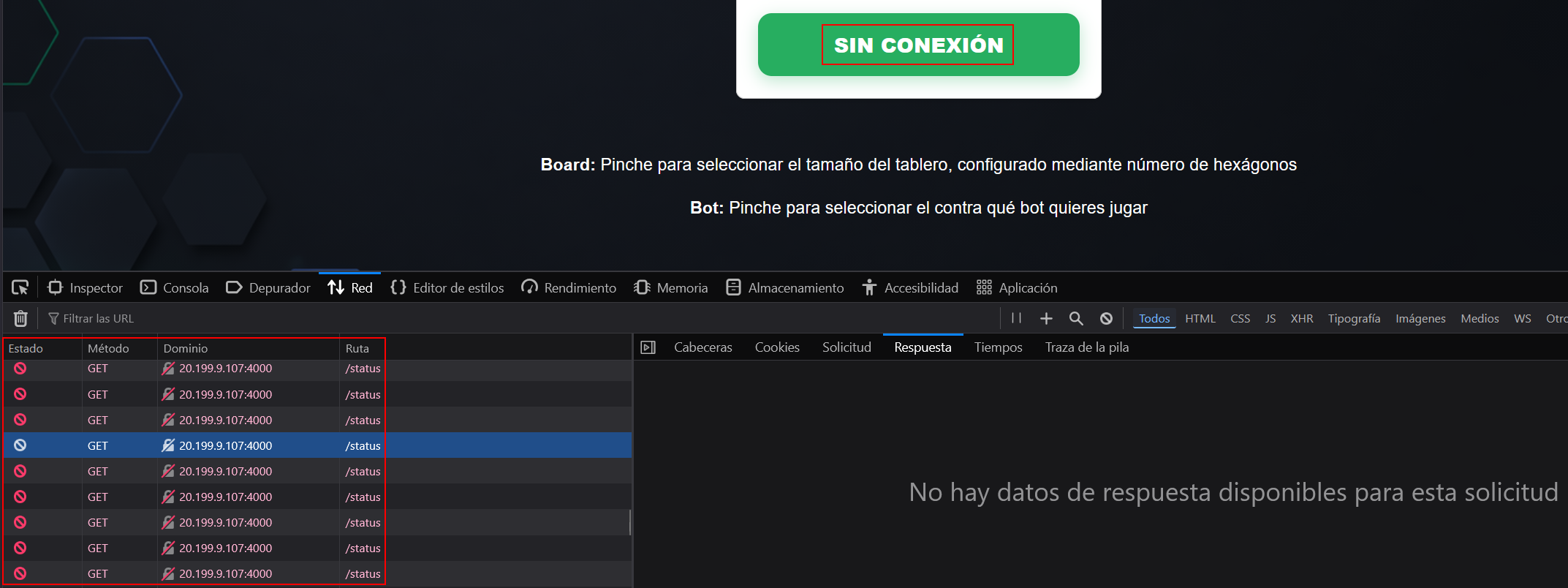

Seguridad

Fuente Estímulo Artefacto Entorno Respuesta Medida de la respuesta

Usuario

 Se registra en la aplicación

Interfaz de registro

Operación normal

Privacidad de los datos introducidos

Datos cifrados y accesibles solo por el propio usuario

Bot

 Accede a información de usuarios

API de usuarios

Operación normal

Privacidad de los datos solicitados

Solo mostrar información no sensible

Exactitud

Fuente Estímulo Artefacto Entorno Respuesta Medida de la respuesta

Usuario

 Realiza una jugada

Interfaz de juego

Operación normal

Consistencia de la operación

La respuesta debe ser siempre la esperada por las reglas del juego

Bot

 Realiza una jugada

API de juego

Operación normal

Consistencia de la operación

La respuesta debe ser siempre la esperada por las reglas del juego

11. Riesgos y deuda técnica

11.1. Dependencia de framework de React

La parte de la interfaz de juego está implementada en React el cual, a diferencia de otro frameworks como Express, impone una forma de desarrollo muy específica que puede dificultar el cambio a otro framework de front-end.

11.2. Formato YEN

El cliente (webapp) posee su propio código para representar el formato YEN y enviarlo de vuelta al servidor. Un cambio en el formato YEN provocará cambios tanto en el código del cliente como el del servidor.

Esta duplicación del código del formato YEN facilita en el desarrollo la representación de la partida, pero puede ser problemática si el formato cambia.

12. Glosario

Término Definición

Yovi

Aplicación web que permite a usuarios jugar al juego Y

Juego Y

Juego de tablero de dos jugadores que no puede acabar en empate

Jugador

Persona humana que se conecta a la aplicación con el objetivo de jugar al juego Y

Bot

Entidad externa que se conecta al API de Yovi para jugar o ver el registro de partidas o usuarios

YEN

Formato de texto utilizado para representar el estado de una partida del juego Y en Yovi

gamey

Motor del juego Y que sirve a la aplicación Yovi

users

Sistema de gestión de usuarios que se conecta con la base de datos de Yovi

webapp

Cliente de la aplicación web con el que interactúan los jugadores
