About arc42

arc42, the template for documentation of software and system architecture.

Template Version 8.2 EN. (based upon AsciiDoc version), January 2023

Created, maintained and © by Dr. Peter Hruschka, Dr. Gernot Starke and contributors. See https://arc42.org.

Note

This version of the template contains some help and explanations. It is used for familiarization with arc42 and the understanding of the concepts. For documentation of your own system you use better the plain version.

1. Introduction and Goals

Describes the relevant requirements and the driving forces that software architects and development team must consider. These include

  • underlying business goals,

  • essential features,

  • essential functional requirements,

  • quality goals for the architecture and

  • relevant stakeholders and their expectations

1.1. Requirements Overview

Contents

Short description of the functional requirements, driving forces, extract (or abstract) of requirements. Link to (hopefully existing) requirements documents (with version number and information where to find it).

Motivation

From the point of view of the end users a system is created or modified to improve support of a business activity and/or improve the quality.

Form

Short textual description, probably in tabular use-case format. If requirements documents exist this overview should refer to these documents.

Keep these excerpts as short as possible. Balance readability of this document with potential redundancy w.r.t to requirements documents.

Further Information

See Introduction and Goals in the arc42 documentation.

El proyecto YOVI tiene como objetivo desarrollar una plataforma web que permita jugar al juego de tablero Y tanto a personas como a bots. El sistema busca mejorar la accesibilidad al juego, permitir la interacción automatizada mediante una API pública y ofrecer estadísticas e histórico de partidas a los usuarios registrados.

La solución estará compuesta por dos subsistemas principales:

  • Una aplicación web implementada en TypeScript que proporciona la interfaz de usuario, la gestión de usuarios y una API pública.

  • Un motor de juego implementado en Rust encargado de validar si una partida ha sido ganada y de sugerir el siguiente movimiento mediante distintas estrategias.

Ambos subsistemas se comunicarán mediante mensajes JSON utilizando la notación YEN para representar el estado del tablero.

Requisitos funcionales principales:

  • Los usuarios podrán registrarse y autenticarse en la plataforma.

  • Los jugadores podrán jugar al juego Y clásico contra la máquina.

  • La aplicación ofrecerá varias estrategias y niveles de dificultad.

  • El sistema almacenará estadísticas e histórico de partidas.

  • Se expondrá una API pública que permitirá a bots jugar partidas y gestionar información.

  • La aplicación estará desplegada y accesible a través de Internet.

1.2. Quality Goals

Contents

The top three (max five) quality goals for the architecture whose fulfillment is of highest importance to the major stakeholders. We really mean quality goals for the architecture. Don’t confuse them with project goals. They are not necessarily identical.

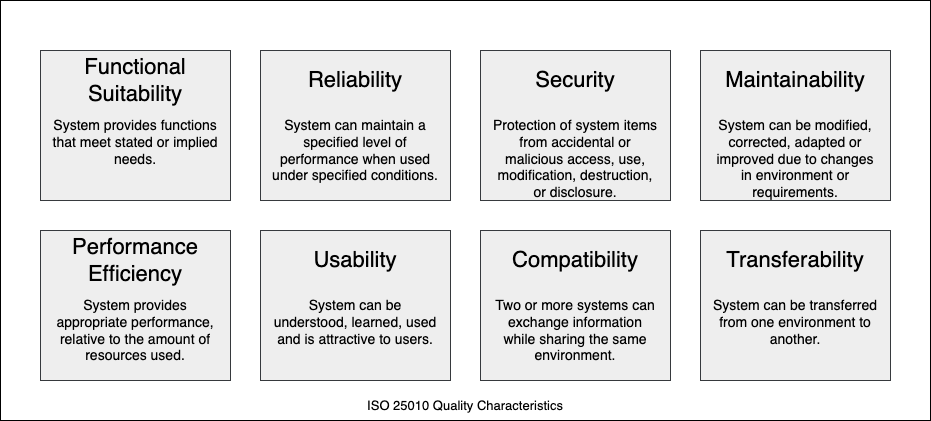

Consider this overview of potential topics (based upon the ISO 25010 standard):

Categories of Quality Requirements
Motivation

You should know the quality goals of your most important stakeholders, since they will influence fundamental architectural decisions. Make sure to be very concrete about these qualities, avoid buzzwords. If you as an architect do not know how the quality of your work will be judged…​

Form

A table with quality goals and concrete scenarios, ordered by priorities

Prioridad Objetivo de calidad Escenario

1

Usabilidad

Un usuario nuevo puede registrarse e iniciar una partida en menos de 2 minutos sin necesidad de documentación.

2

Rendimiento

El motor del juego devuelve la validación de una partida o el siguiente movimiento en menos de 1 segundo en condiciones normales.

3

Escalabilidad

La arquitectura permite soportar un incremento significativo de usuarios y llamadas a la API sin rediseños importantes.

4

Mantenibilidad

Se pueden añadir nuevas estrategias de juego sin modificar módulos existentes.

5

Fiabilidad

La validación de partidas produce resultados correctos y consistentes en todo momento.

1.3. Stakeholders

Contents

Explicit overview of stakeholders of the system, i.e. all person, roles or organizations that

  • should know the architecture

  • have to be convinced of the architecture

  • have to work with the architecture or with code

  • need the documentation of the architecture for their work

  • have to come up with decisions about the system or its development

Motivation

You should know all parties involved in development of the system or affected by the system. Otherwise, you may get nasty surprises later in the development process. These stakeholders determine the extent and the level of detail of your work and its results.

Form

Table with role names, person names, and their expectations with respect to the architecture and its documentation.

Role/Name Contact Expectations

Estudiantes

Richard Robin Roque del Rio, Luis Jose Remuñan Ovies, Enol Ruiz Barcala, Ikram El Mabrouk Morhnane, Omayma El Imami Gaada

Equipo responsable del análisis, diseño, implementación y documentación del sistema.

Usuarios

Personas que usen la aplicación

Experiencia de juego sencilla, rápida y acceso a estadísticas.

Profesores

José Emilio Labra, Pablo González, Celia Melendi Lavandera, Diego Martín Fernández

Supervisión del proyecto y evaluación de la calidad técnica y documental.

2. Architecture Constraints

Contents

Any requirement that constraints software architects in their freedom of design and implementation decisions or decision about the development process. These constraints sometimes go beyond individual systems and are valid for whole organizations and companies.

Motivation

Architects should know exactly where they are free in their design decisions and where they must adhere to constraints. Constraints must always be dealt with; they may be negotiable, though.

Form

Simple tables of constraints with explanations. If needed you can subdivide them into technical constraints, organizational and political constraints and conventions (e.g. programming or versioning guidelines, documentation or naming conventions)

Further Information

See Architecture Constraints in the arc42 documentation.

2.1. Restricciones técnicas

Restricción Descripción

Tecnologías obligatorias

La aplicación web debe desarrollarse en TypeScript y el motor del juego en Rust.

Comunicación entre subsistemas

La comunicación entre la web y el motor se realizará mediante mensajes JSON.

Notación del juego

El estado de la partida se representará con la notación YEN.

API pública

Debe existir una API para que bots puedan interactuar y jugar.

2.2. Restricciones organizativas

Restricción Descripción

Trabajo en equipo

El desarrollo se realiza en grupo y requiere coordinación y reparto de tareas.

Repositorio

El código y la documentación se gestionarán en un repositorio compartido.

Documentación

La documentación de arquitectura debe seguir el modelo arc42.

2.3. Restricciones de despliegue

Restricción Descripción

Accesibilidad

La aplicación debe estar desplegada y accesible a través de Internet.

Evaluación

Se valorará funcionalidad, calidad de implementación y calidad de documentación.

3. Context and Scope

Esta seccion describe el contexto del sistema YOVI: su entorno, los actores externos con los que interactua y las interfaces que delimitan su alcance.

A diferencia de Introduction and Goals, aqui no se detallan requisitos ni objetivos de calidad, sino las fronteras del sistema y su relacion con el entorno.

3.1. Business Context

YOVI es una plataforma web para jugar al juego de tablero Y en modo local (dos jugadores en la misma pantalla) o contra un bot. El sistema integra interfaz de usuario, autenticacion basica y la logica del motor GameY.

Desde el punto de vista del negocio, YOVI se considera una caja negra que ofrece una experiencia de juego sencilla con registro y login.

Actores externos principales:

Actor / Sistema externo Inputs hacia YOVI Outputs desde YOVI

Jugador

Credenciales (username y password), seleccion de modo/tamano, movimientos

Mensajes de login/registro, estado del tablero, resultado

Motor GameY

Estado del tablero en notacion YEN y movimiento humano

Movimiento del bot y estado actualizado

Base de Datos (Users)

Usuarios registrados (username + hash)

Confirmacion de alta o rechazo, ranking basico (victorias/derrotas)

Base de Datos (GameY)

Resultado final de la partida (winner, board_size, etc.) y sesiones de juego para bots

Confirmacion de persistencia

El jugador interactua unicamente con la aplicacion web. GameY no conoce al usuario ni a la interfaz grafica; se limita a validar jugadas, calcular el movimiento del bot y devolver el nuevo estado. Las bases de datos almacenan usuarios y resultados finales. Existe un ranking basico (victorias/derrotas) pero no estadisticas avanzadas en esta version.

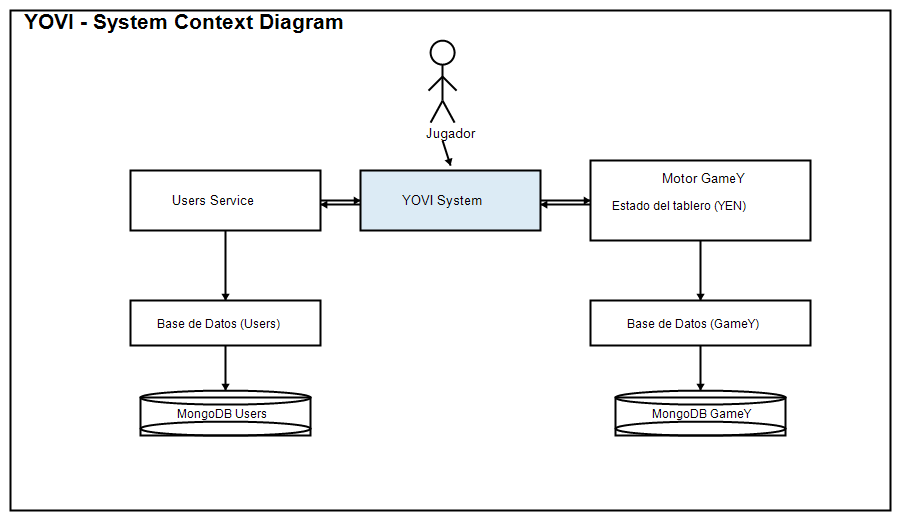

3.2. Context Diagram

El siguiente diagrama muestra el contexto del sistema YOVI y sus relaciones con los actores y sistemas externos:

Diagrama de Contexto del Sistema

3.3. Technical Context

Desde el punto de vista tecnico, el sistema se compone de tres subsistemas independientes que se comunican por REST con mensajes JSON.

Comunicacion Canal / Protocolo Formato

Webapp <→ Users Service

HTTP REST (puerto 3000)

JSON

Webapp <→ GameY

HTTP REST (puerto 4000)

JSON (notacion YEN)

Users Service <→ MongoDB

Conexion directa (driver de BD)

Documentos (users)

GameY <→ MongoDB

Conexion directa (driver de BD)

Documentos (games, sessions)

La webapp corre en el navegador y es el punto de entrada unico. Los servicios backend no exponen interfaz grafica y se consumen por API.

Endpoints de GameY (API versionada, p.ej. v1):

Endpoint Uso

GET /status

Health check del servicio

POST /v1/ybot/choose/{bot_id}

Devuelve la jugada del bot

POST /v1/game/move

Aplica una jugada humana y devuelve el nuevo estado

GET /v1/game/history

Devuelve el historico de movimientos de una partida (si aplica segun modo)

POST /v1/game/session

Crea una sesion de juego para integracion con bots externos

GET /v1/game/session/{session_id}

Recupera el estado actual de una sesion

POST /v1/game/session/{session_id}/move

Aplica un movimiento en una sesion y devuelve el estado actualizado

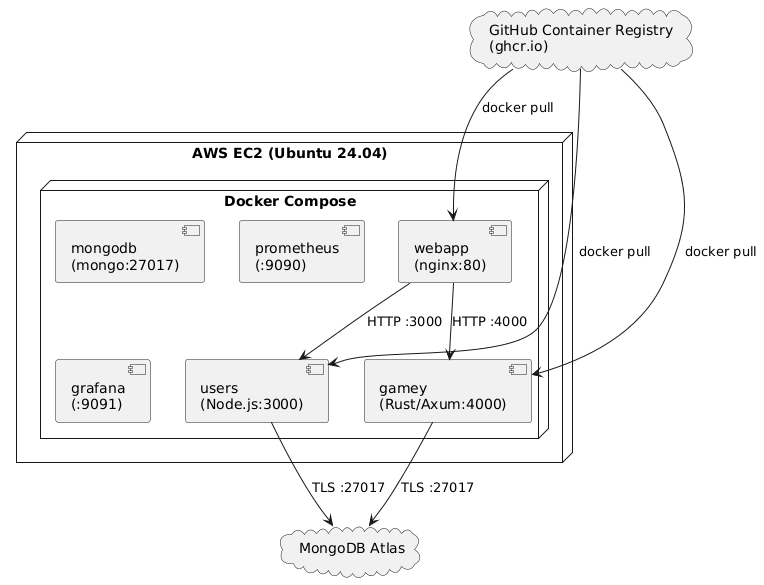

Puertos de despliegue en Docker:

Servicio Puerto

Webapp

80

Users Service

3000

GameY

4000

3.4. Scope (Alcance)

El alcance de esta entrega es una prueba de concepto funcional para validar arquitectura e integracion entre subsistemas.

Dentro del alcance:

  • Registro y login con validacion basica (usuarios guardados como username + hash).

  • Modo local y modo contra bot.

  • Seleccion de tamano de tablero y variante (standard / why_not).

  • Comunicacion funcional Webapp <→ Users Service y Webapp <→ GameY.

  • Almacenamiento en BD del resultado final de la partida (persistido por GameY).

  • Registro de resultados y ranking basico (victorias/derrotas) en Users Service.

  • API de sesiones para permitir integracion de bots externos con GameY.

  • Aplicacion accesible via web.

Fuera del alcance (versiones futuras):

  • Estadisticas avanzadas (ELO, rachas, filtros por variante/tamano, etc.) y rankings complejos.

  • Replays completos con UI dedicada y exportacion/comparticion.

  • Multiples niveles de dificultad del bot (p.ej. busqueda, heuristicas avanzadas, aprendizaje).

  • Multijugador en red entre personas.

Este alcance permite demostrar la viabilidad tecnica y servir como base para futuras extensiones.

4. Solution Strategy

Contents

A short summary and explanation of the fundamental decisions and solution strategies, that shape system architecture. It includes

  • technology decisions

  • decisions about the top-level decomposition of the system, e.g. usage of an architectural pattern or design pattern

  • decisions on how to achieve key quality goals

  • relevant organizational decisions, e.g. selecting a development process or delegating certain tasks to third parties.

Motivation

These decisions form the cornerstones for your architecture. They are the foundation for many other detailed decisions or implementation rules.

Form

Keep the explanations of such key decisions short.

Motivate what was decided and why it was decided that way, based upon problem statement, quality goals and key constraints. Refer to details in the following sections.

Further Information

See Solution Strategy in the arc42 documentation.

La estrategia de solución de YOVI prioriza una arquitectura sencilla, modular y fácil de evolucionar. La idea central es separar claramente la interfaz de usuario, la gestión de usuarios y la lógica del juego para que cada parte pueda desarrollarse, probarse y desplegarse con bajo acoplamiento.

Esta decisión responde a los objetivos de calidad del proyecto: una experiencia directa para el jugador, tiempos de respuesta bajos en el motor, facilidad para introducir nuevas funcionalidades y una base técnica lo bastante flexible para crecer sin rediseñar el sistema.

4.1. Resumen de decisiones arquitectónicas

Decisión Motivación Impacto esperado

Separar interfaz, usuarios y motor de juego en subsistemas independientes

Evitar acoplamiento excesivo entre presentación, gestión de cuentas y reglas del dominio

Mejora la mantenibilidad y facilita el despliegue y la evolución independientes

Implementar la webapp con React, Vite y TypeScript

Necesidad de una interfaz rápida de desarrollar, con buena experiencia interactiva y menor riesgo de errores de integración

Mayor productividad en frontend y mejor robustez en el contrato con las APIs

Implementar el servicio de usuarios con Node.js y Express

Resolver de forma sencilla la autenticación y la exposición de una API REST

Backend ligero, comprensible y fácil de integrar con la webapp

Implementar GameY en Rust

Aislar la lógica crítica del juego en un componente eficiente y fiable

Mejor rendimiento y menor probabilidad de errores en la validación de reglas

Comunicar subsistemas mediante HTTP/REST y JSON

Usar un contrato simple, interoperable y fácil de depurar

Menor acoplamiento técnico y facilidad para probar integraciones

Representar tableros con notación YEN

Disponer de un formato común y compacto para intercambiar estados del juego

Homogeneidad en la comunicación entre cliente y motor

Desplegar el sistema con Docker Compose

Reducir diferencias entre entornos de desarrollo, prueba y demostración

Ejecución reproducible y puesta en marcha más simple para el equipo

4.2. Decisiones tecnológicas clave

  • Webapp con React, Vite y TypeScript. Se elige una SPA ligera para ofrecer una interfaz rápida, con recarga ágil durante el desarrollo y tipado estático para reducir errores en la integración con los servicios.

  • Servicio de usuarios con Node.js y Express. Esta tecnología permite implementar una API REST pequeña y comprensible, adecuada para operaciones CRUD, autenticación básica e integración rápida con la webapp.

  • Motor de juego en Rust. La lógica de validación de partidas y cálculo de movimientos se aísla en un componente de alto rendimiento y comportamiento predecible, reduciendo el riesgo de errores en la parte más sensible del dominio.

  • Intercambio de datos mediante JSON y notación YEN. Se adopta un formato legible, portable y fácil de depurar, que simplifica la comunicación entre subsistemas y desacopla las implementaciones internas.

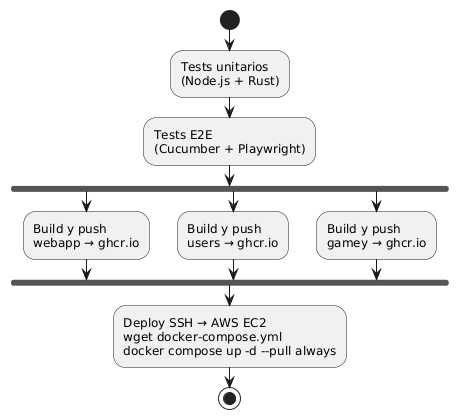

  • Despliegue local con Docker Compose. Se busca reproducibilidad del entorno y facilidad de puesta en marcha para desarrollo, pruebas y demostraciones.

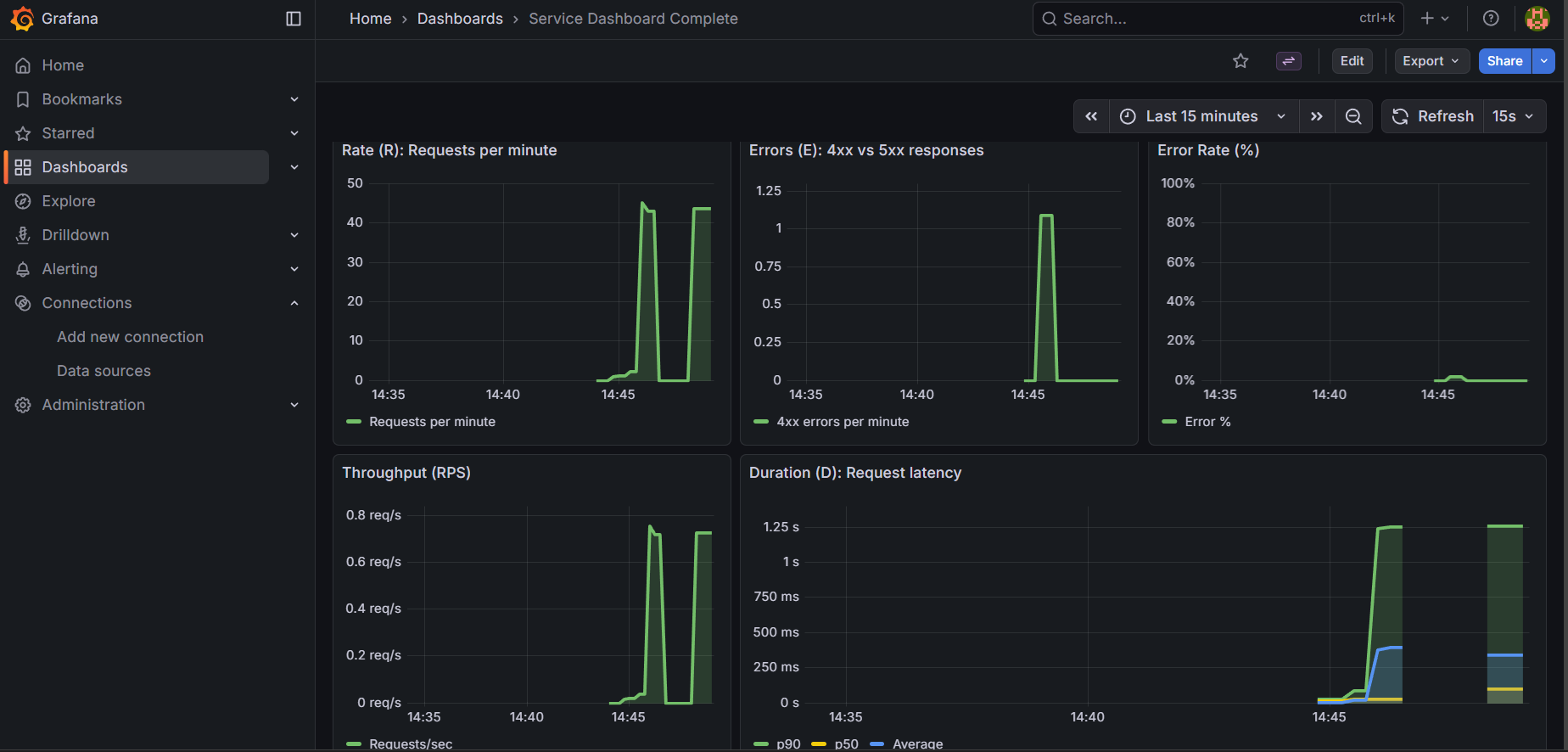

  • Observabilidad básica con Prometheus y Grafana. Se introduce una base mínima para inspeccionar el estado del sistema y detectar problemas de rendimiento o disponibilidad.

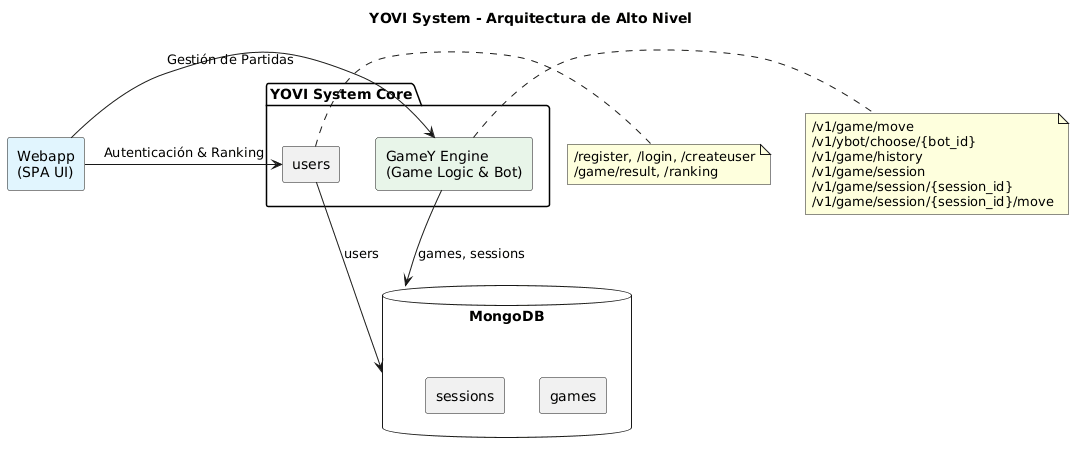

4.3. Descomposición y patrón arquitectónico

YOVI sigue una descomposición por subsistemas con responsabilidades bien definidas:

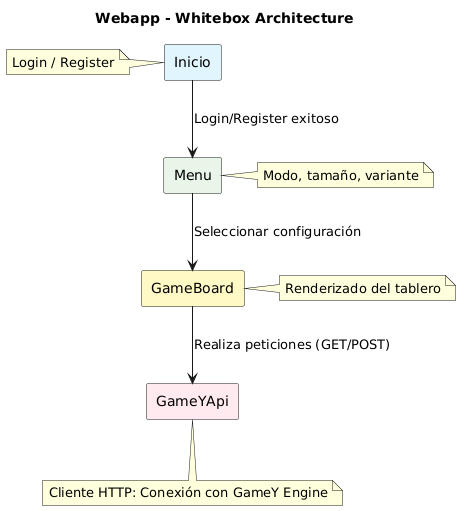

  • Webapp: punto de entrada del usuario, gestión de vistas, interacción de juego y consumo de APIs.

  • Users service: gestión de registro, autenticación y persistencia de información de usuarios.

  • GameY: motor encargado de aplicar reglas, validar estados y calcular jugadas.

La comunicación entre componentes se realiza mediante HTTP/REST y mensajes JSON. Esta estrategia favorece el desacoplamiento, hace visibles los contratos entre módulos y permite sustituir o evolucionar un subsistema sin afectar directamente a los demás mientras se mantenga la interfaz pública.

Además, la persistencia se delega en los servicios backend en lugar de en la interfaz. Con ello, la webapp se centra en la experiencia de usuario y la lógica de negocio permanece en los componentes que pueden validarla y protegerla mejor.

4.4. Estrategias para alcanzar los objetivos de calidad

  • Usabilidad. La webapp concentra el flujo de interacción en una única entrada, con navegación sencilla y operaciones directas para registrarse, iniciar sesión y jugar.

  • Rendimiento. La lógica computacional del juego se concentra en Rust y se expone mediante endpoints pequeños, minimizando procesamiento innecesario en la capa web.

  • Mantenibilidad. La separación por responsabilidades evita mezclar interfaz, autenticación y reglas del juego, lo que facilita localizar cambios y ampliar el sistema.

  • Escalabilidad. La independencia de despliegue permite dimensionar por separado los subsistemas con mayor carga, especialmente el motor de juego o los servicios de usuario.

  • Fiabilidad. La validación de reglas se centraliza en un único motor, evitando inconsistencias derivadas de duplicar lógica entre cliente y servidor.

4.5. Decisiones organizativas y de desarrollo

  • Mono-repo por subsistemas. El repositorio agrupa código y documentación en una única estructura, lo que simplifica la coordinación del equipo y la trazabilidad entre decisiones de arquitectura e implementación.

  • Documentación arc42. Se utiliza una estructura documental estándar para justificar decisiones y mantener alineados requisitos, contexto, estrategia y despliegue.

  • Integración continua y pruebas automatizadas. La estrategia de desarrollo busca validar cambios de forma temprana mediante builds, tests y comprobaciones de integración.

  • Contenerización como base común de trabajo. Todos los miembros del equipo comparten una forma consistente de ejecutar el sistema, reduciendo diferencias entre entornos.

5. Building Block View

5.1. Whitebox Overall System

Overview Diagram

Building Block View (Level 1)
Motivation

La descomposicion separa claramente interfaz, servicios y persistencia. Esto facilita mantener el sistema, probar cada parte por separado y evolucionar cada bloque sin afectar al resto.

Contained Building Blocks
Name Responsibility

Webapp

Aplicacion SPA. Gestiona pantallas, estado de juego en cliente y coordinacion de llamadas a APIs.

Users Service

Servicio de autenticacion y ranking basico. Registra usuarios, valida credenciales, registra resultados (victorias/derrotas) y expone el ranking.

GameY Engine

Motor del juego Y. Aplica reglas, valida jugadas y expone endpoints de bot, movimiento humano, historico y sesiones para integracion con bots externos.

MongoDB

Persistencia comun con colecciones: users (usuarios), games (resultados de partidas) y sessions (sesiones de juego para la API).
Important Interfaces

Las interfaces clave se describen en el nivel 2.

5.2. Level 2

5.2.1. White Box Webapp

Diagram

Building Block View (Level 2 - Webapp)
Responsibility

Controla el flujo de usuario (inicio → menu → partida), renderiza el tablero y coordina la comunicacion con los servicios.

Contained Building Blocks
Component Responsibility

App.tsx

Orquesta las vistas principales.

RegisterForm.tsx

Login/registro y validaciones en cliente.

Menu.tsx

Seleccion de modo, tamano y variante.

GameBoard.tsx

Render del tablero y control de turnos.

GameyApi.ts

Cliente HTTP hacia GameY.

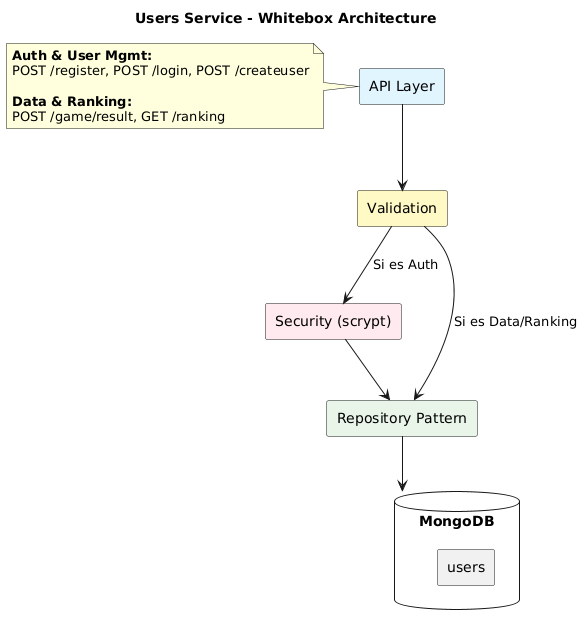

5.2.2. White Box Users Service

Diagram

Building Block View (Level 2 - Users Service)
Responsibility

API de autenticacion y ranking basico. Verifica entradas, genera hash de contrasenas (scrypt) para operaciones de login/registro, persiste usuarios en MongoDB y expone endpoints de ranking/resultados.

Contained Building Blocks
Module Responsibility

users-service.js

Endpoints /register, /login, /createuser, /game/result, /ranking y logica principal.

openapi.yaml

Contrato de API (Swagger UI en /api-docs).

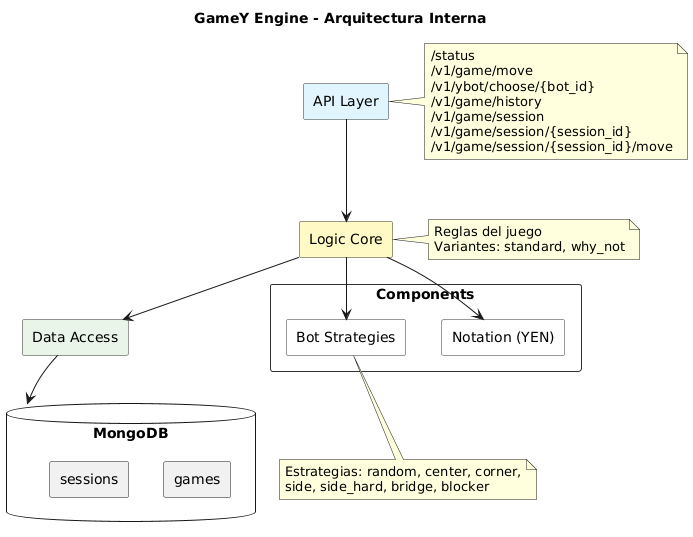

5.2.3. White Box GameY Engine

Diagram

Building Block View (Level 2 - GameY)
Responsibility

Motor de reglas del juego. Recibe el estado (YEN), valida jugadas y devuelve el nuevo estado, ademas del movimiento del bot. Incluye endpoints para historico y sesiones de juego orientadas a la integracion con bots externos.

Contained Building Blocks
Module Responsibility

core/

Estado del juego, reglas y validacion (variantes: standard, why_not).

notation/

Conversion a/desde YEN.

bot/

Estrategias de bot (random, center, corner, side, side_hard, bridge, blocker). Implementadas como modulos intercambiables.

bot_server/

Endpoints HTTP (move/choose/history/session).

db/

Persistencia de resultados finales y sesiones.

5.3. Level 3

No se requiere mas detalle en esta version.

6. Runtime View

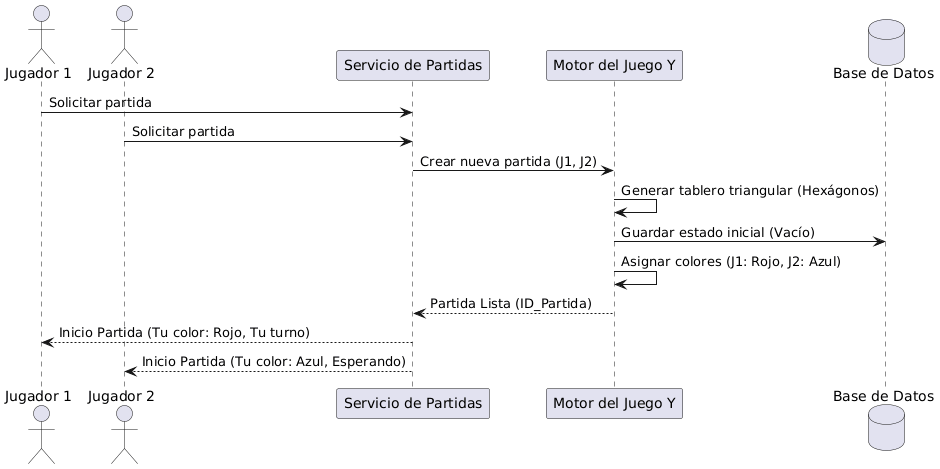

6.1. Inicialización de la Partida (Juego Y)

  • En este escenario, dos jugadores se emparejan y el sistema inicializa el tablero triangular de hexágonos para comenzar la partida por turnos.

  • Aspectos notables de la interacción: El servidor debe crear la estructura de datos que represente la cuadrícula hexagonal con forma de triángulo, asegurar que todas las celdas estén vacías, asignar los colores (Rojo y Azul) a los jugadores y notificar a ambos quién tiene el primer turno.

Sequence-Init-Game-Y

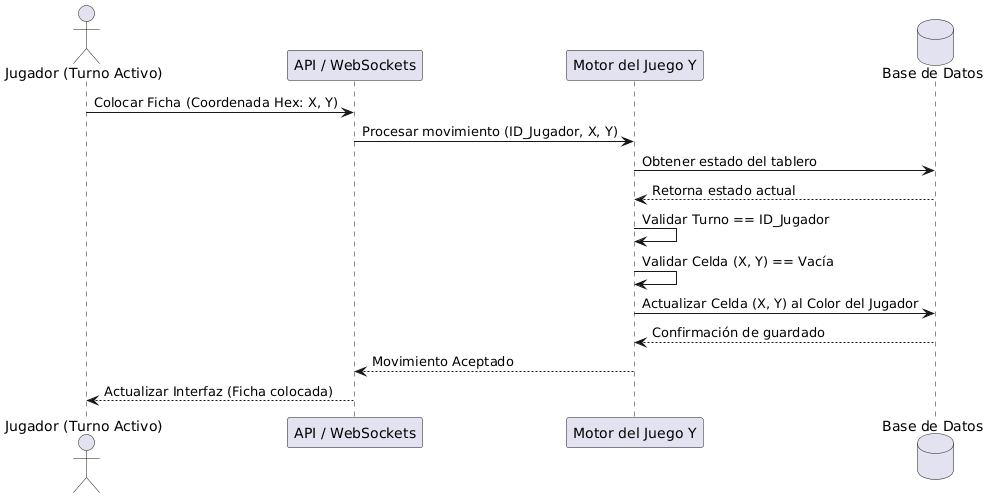

6.2. Colocación de Ficha (Validación de Turno)

  • Este escenario describe el flujo de comunicación cuando un jugador intenta colocar una de sus fichas en el tablero.

  • Aspectos notables de la interacción: El sistema (Building Block: Motor del Juego) actúa como árbitro. Debe validar que la petición proviene del jugador que tiene el turno activo, que las coordenadas del hexágono solicitado existen dentro de los límites del triángulo, y que el hexágono no está previamente ocupado por una ficha roja o azul.

Sequence-Place-Piece-Y

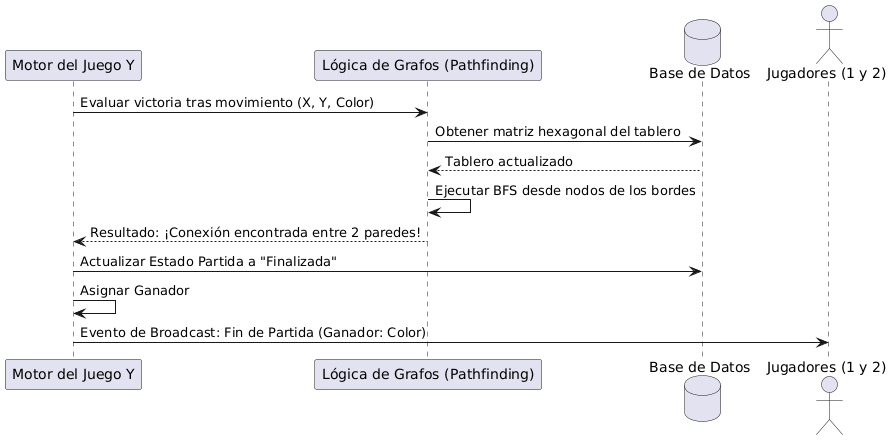

6.3. Detección de Condición de Victoria (Conexión de Paredes)

  • Después de cada turno válido, el sistema evalúa si la ficha recién colocada completa un camino que conecta una pared del triángulo con otra.

  • Aspectos notables de la interacción: Esta es la lógica de negocio más pesada. El motor delega en un servicio de búsqueda (Pathfinding) que, usando algoritmos de grafos (como DFS o BFS adaptados a la adyacencia hexagonal), comprueba la conectividad del grupo de fichas del color del jugador actual. Si hay conexión de bordes, se emite el evento de fin de partida.

Sequence-Win-Condition

7. Deployment View

7.1. Infrastructure Level 1

El sistema se despliega en una instancia AWS EC2 (Ubuntu 24.04) con una Elastic IP fija, usando Docker Compose para orquestar todos los contenedores. Las imágenes se publican automáticamente en GitHub Container Registry (ghcr.io) mediante GitHub Actions al crear una release.

deployment-level1
Motivation

Se eligió AWS EC2 porque proporciona una máquina virtual con IP pública configurable. La Elastic IP garantiza que la dirección no cambia al reiniciar la instancia, lo que evita tener que actualizar los secrets de GitHub Actions y reconstruir las imágenes cada vez. Docker Compose simplifica el despliegue al gestionar todos los servicios como una unidad.

Quality and/or Performance Features

  • Disponibilidad: los contenedores se configuran con restart: always para que arranquen automáticamente si la instancia se reinicia.

  • Seguridad: las contraseñas y URIs sensibles se inyectan como variables de entorno en tiempo de ejecución, nunca se incluyen en las imágenes.

  • Escalabilidad: la arquitectura de microservicios permite escalar cada servicio de forma independiente si fuera necesario.

  • Observabilidad: Prometheus recoge métricas del servicio users y Grafana las visualiza en dashboards.

Mapping of Building Blocks to Infrastructure
Componente Imagen Docker Puerto Descripción

webapp

ghcr.io/…​/yovi_es2c-webapp

80

SPA React servida por nginx. Las URLs de la API se inyectan en el build mediante VITE_API_URL y VITE_GAMEY_URL.

users

ghcr.io/…​/yovi_es2c-users

3000

API REST Node.js/Express. Gestiona registro, login y ranking. Lee DB_URI y DB_PASSWORD del entorno.

gamey

ghcr.io/…​/yovi_es2c-gamey

4000

Motor de juego y servidor de bots en Rust/Axum. Lee MONGODB_PASSWORD del entorno.

mongodb

mongo:latest

27017

Base de datos local usada en desarrollo. En producción se usa MongoDB Atlas.

prometheus

prom/prometheus

9090

Recoge métricas HTTP del servicio users.

grafana

grafana/grafana

9091

Visualización de métricas. Monta la configuración desde ./users/monitoring/grafana/provisioning.

7.2. Infrastructure Level 2

7.2.1. Pipeline CI/CD (GitHub Actions)

El despliegue se activa automáticamente al publicar una release en GitHub. El workflow .github/workflows/release-deploy.yml ejecuta las siguientes fases en orden:

deployment-cicd
Paso Detalle

Tests unitarios

cargo test para gamey, npm test para webapp y users en paralelo.

Tests E2E

cucumber-js con Playwright arrancando users y webapp concurrentemente. Se ejecuta con continue-on-error: true para no bloquear el despliegue.

Build imágenes

El Dockerfile de webapp recibe VITE_API_URL y VITE_GAMEY_URL como ARG en tiempo de build para incrustar la IP pública de la instancia.

Deploy SSH

GitHub Actions conecta por SSH a la instancia EC2 usando la clave privada almacenada en el secret DEPLOY_KEY. Descarga el docker-compose.yml desde el repositorio y levanta los contenedores con --pull always para usar siempre las imágenes recién publicadas.

7.2.2. MongoDB Atlas

La base de datos de producción es un cluster de MongoDB Atlas con replicación en tres shards. La conexión usa TLS y autenticación por usuario y contraseña.

Parámetro Valor

Host

ac-mybgnhh-shard-00-0{0,1,2}.yt6wilm.mongodb.net:27017

Base de datos (users)

yovi2c_db, colección users

Base de datos (gamey)

yovi2c_db, colecciones games y sessions

Autenticación

Usuario yovi2c_db_user, contraseña inyectada via variable de entorno

TLS

Activado (tls=true)

7.2.3. Entornos

Entorno Base de datos URLs de la API

Desarrollo local

MongoDB local en mongodb://mongodb:27017 (Docker Compose) o mongodb://localhost:27017 (sin Docker)

http://localhost:3000 y http://localhost:4000 definidas en webapp/.env.local

Producción (AWS EC2)

MongoDB Atlas con URI completa inyectada via DB_URI

http://<ELASTIC_IP>:3000 y http://<ELASTIC_IP>:4000 incrustadas en el build de la imagen Docker

8. Cross-cutting Concepts

8.1. Domain Model

El dominio central del sistema es el Juego Y, un juego de tablero abstracto para dos jugadores en un tablero triangular. Los conceptos clave del dominio son:

Concepto Descripción

YEN (Y Exchange Notation)

Formato de serialización inspirado en FEN del ajedrez. Representa el estado completo de una partida en JSON: tamaño del tablero, turno, jugadores y layout. Es el contrato de comunicación entre todos los componentes del sistema.

Coordenadas baricéntricas

Sistema de tres componentes (x, y, z) donde x + y + z = n - 1 siendo n el tamaño del tablero. Identifica unívocamente cada casilla del tablero triangular.

Variantes

El juego soporta dos variantes: standard (gana quien conecta los tres lados) y why_not (gana el rival de quien conecta los tres lados).

GameStatus

Estado de la partida: Ongoing (en curso, con el siguiente jugador) o Finished (terminada, con el ganador).

Sesión

Abstracción que permite a un bot externo jugar contra un bot interno. Persiste en MongoDB y mantiene el estado entre peticiones HTTP.

8.2. Architecture Pattern: Microservices

El sistema se divide en tres microservicios independientes con responsabilidades bien definidas:

Servicio Responsabilidad Tecnología

webapp

Interfaz de usuario, navegación entre vistas, comunicación con los otros servicios

React, TypeScript, Vite, MUI

users

Autenticación, registro, ranking de jugadores

Node.js, Express, MongoDB

gamey

Motor de juego, bots, historial de partidas, API para bots externos

Rust, Axum, MongoDB

Cada servicio tiene su propio Dockerfile y se despliega de forma independiente. La comunicación entre servicios se hace exclusivamente mediante HTTP/REST.

8.3. API Design: REST con versionado

Todos los endpoints de gamey incluyen la versión de la API en la ruta: POST /v1/game/move POST /v1/game/session GET /v1/game/session/{session_id} POST /v1/game/session/{session_id}/move GET /v1/game/history POST /v1/ybot/choose/{bot_id} La versión se valida en cada handler mediante check_api_version. Si se recibe una versión no soportada, se devuelve un error estructurado con el mensaje "Unsupported API version". Esto permite evolucionar la API sin romper clientes existentes.

8.4. Security: Autenticación y almacenamiento de contraseñas

Las contraseñas nunca se almacenan en texto plano. El servicio users aplica:

  • scrypt como algoritmo de derivación de claves, resistente a ataques de fuerza bruta y de diccionario.

  • Salt aleatorio por usuario (16 bytes), generado con crypto.randomBytes. Impide ataques con rainbow tables.

  • timingSafeEqual para comparar hashes, evitando ataques de tiempo.

Los secretos de producción (URI de MongoDB, clave SSH, etc.) se gestionan como GitHub Actions Secrets y se inyectan como variables de entorno en tiempo de ejecución, nunca se incluyen en el código ni en las imágenes Docker.

8.5. Observability: Métricas y monitorización

El sistema incluye un stack de observabilidad completo:

  • Prometheus recoge métricas HTTP del servicio users mediante el middleware express-prom-bundle, que expone automáticamente métricas de latencia, conteo de peticiones y códigos de respuesta por método y ruta.

  • Grafana visualiza esas métricas en dashboards configurados mediante provisioning automático desde ./users/monitoring/grafana/provisioning.

  • Ambos servicios se despliegan como contenedores Docker dentro del mismo docker-compose.yml.

8.6. Persistence: Acceso a MongoDB

Tanto users (Node.js) como gamey (Rust) acceden a MongoDB Atlas en producción y a un MongoDB local en desarrollo. El patrón de acceso es el mismo en ambos:

  • La URI de conexión se lee de variables de entorno (DB_URI en Node.js, MONGODB_PASSWORD en Rust).

  • Si la variable no está disponible, el servicio arranca igualmente pero registra un warning y omite las operaciones de base de datos.

  • Las colecciones usadas son:

Servicio Colección Contenido

users

users

Usuarios registrados con hash y salt de contraseña, wins y losses

gamey

games

Historial de partidas finalizadas

gamey

sessions

Sesiones activas para bots externos

8.7. Frontend Architecture: Single Page Application

La webapp es una SPA (Single Page Application) construida con React y Vite. La navegación entre vistas (inicio, menu, game, historial, ranking) se gestiona con estado local en App.tsx, sin router externo.

Las transiciones entre vistas se implementan con el componente FadeView, que controla el ciclo de vida de la animación en 4 fases: leaving → hidden → entering → visible. Los children no se intercambian hasta que la animación de salida ha terminado, evitando flashes de contenido.

Las URLs de los servicios backend se inyectan en tiempo de build mediante variables de entorno de Vite (VITE_API_URL, VITE_GAMEY_URL), con fallback a localhost para desarrollo local.

8.8. Bot Architecture: Registry Pattern

Los bots internos de gamey siguen el patrón Registry. Todos implementan el trait YBot:

pub trait YBot {
    fn name(&self) -> &str;
    fn choose_move(&self, board: &GameY) -> Option<Coordinates>;
}

Los bots disponibles se registran en YBotRegistry al arrancar el servidor:

YBotRegistry::new()
    .with_bot(Arc::new(RandomBot))
    .with_bot(Arc::new(SideBot))
    .with_bot(Arc::new(SideBotHard))
    // ...

El registro se comparte entre todos los handlers mediante AppState con Arc, lo que permite acceso concurrente sin bloqueos. Los bots externos pueden conectarse a través de la API de sesiones sin necesidad de estar registrados en el servidor.

8.9. Testing Strategy

El sistema aplica una estrategia de testing en tres niveles:

Nivel Herramienta Qué cubre

Unitarios (Rust)

cargo test

Lógica del juego, coordenadas, bots, serialización YEN, endpoints HTTP

Unitarios (Node.js/TypeScript)

Vitest + Testing Library

Servicios de usuarios, componentes React, API clients

E2E

Cucumber + Playwright

Flujos completos de usuario a través del navegador

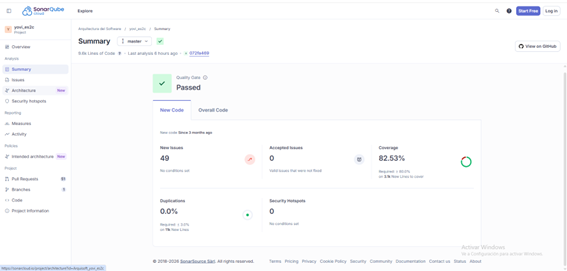

La cobertura de código se mide con SonarCloud, integrado en el pipeline de CI/CD. Se exige un mínimo del 80% de cobertura en el código de la webapp. Los tests E2E se ejecutan con continue-on-error: true para no bloquear el despliegue si fallan.

8.10. Error Handling

Todos los servicios siguen un patrón consistente de manejo de errores:

  • gamey (Rust): los errores se devuelven como Json<ErrorResponse> con campos message, api_version y bot_id. Los handlers usan ? con map_err para propagar errores de forma uniforme.

  • users (Node.js): los errores se devuelven como { error: string } con el código HTTP apropiado (400, 401, 404, 409, 500).

  • webapp (React): los errores de red se capturan en bloques try/catch y se muestran al usuario mediante componentes Alert de MUI. Las llamadas a recordGameResult fallan de forma silenciosa para no interrumpir el juego.

9. Architecture Decisions

En esta sección se documentan las decisiones arquitectónicas más relevantes tomadas en el proyecto YOVI. Cada decisión incluye su contexto, las alternativas consideradas, la decisión adoptada y sus consecuencias.

Las decisiones aquí recogidas afectan a la estructura global del sistema, su mantenibilidad, rendimiento y escalabilidad.

9.1. ADR-01: Separación en dos subsistemas (Web + Motor en Rust)

9.1.1. Estado

Aceptada

9.1.2. Contexto

El sistema YOVI debe ofrecer:

  • Interfaz web para usuarios.

  • API pública para bots.

  • Validación eficiente de partidas.

  • Cálculo del siguiente movimiento con distintas estrategias.

El motor requiere alto rendimiento y eficiencia computacional.

9.1.3. Decisión

Dividir el sistema en dos subsistemas principales:

  • Aplicación web en TypeScript (interfaz, gestión de usuarios y API).

  • Motor de juego independiente implementado en Rust.

Ambos subsistemas se comunicarán mediante mensajes JSON utilizando la notación YEN.

9.1.4. Alternativas consideradas

  1. Implementar todo el sistema en TypeScript.

  2. Implementar todo el sistema en Rust.

  3. Arquitectura separada (TypeScript + Rust).

9.1.5. Justificación

  • Rust ofrece mayor rendimiento y seguridad para el motor.

  • TypeScript facilita el desarrollo web y la integración frontend.

  • Separación clara de responsabilidades.

9.1.6. Consecuencias

Positivas: - Mejor rendimiento del motor. - Alta modularidad. - Posibilidad de reutilizar el motor en otros entornos.

Negativas: - Mayor complejidad de integración. - Necesidad de mantener un contrato estable de comunicación.

9.2. ADR-02: Comunicación mediante JSON usando notación YEN

9.2.1. Estado

Aceptada

9.2.2. Contexto

Se necesita un formato estándar para representar:

  • Estado del tablero.

  • Movimientos.

  • Resultados de validación.

  • Interacción con la API pública.

9.2.3. Decisión

Usar mensajes JSON para la comunicación entre subsistemas, empleando la notación YEN para representar el tablero.

9.2.4. Alternativas consideradas

  1. Comunicación binaria personalizada.

  2. Uso de XML o Protobuf.

  3. JSON + YEN.

9.2.5. Justificación

  • JSON es ampliamente soportado.

  • Facil integración con la API pública.

  • YEN representa el tablero de forma compacta y estándar.

9.2.6. Consecuencias

Positivas: - Interoperabilidad. - Facilidad para bots externos. - Bajo acoplamiento tecnológico.

Negativas: - Ligero overhead respecto a formatos binarios. - Necesidad de validar los mensajes.

9.3. ADR-03: Exposición de una API pública para bots

9.3.1. Estado

Aceptada

9.3.2. Contexto

Uno de los objetivos del proyecto es permitir la interacción automatizada mediante bots externos.

9.3.3. Decisión

Diseñar una API REST pública que permita:

  • Iniciar partidas.

  • Realizar movimientos.

  • Consultar estado.

  • Acceder a estadísticas.

9.3.4. Alternativas consideradas

  1. No exponer API pública.

  2. API privada solo interna.

  3. API REST pública documentada.

9.3.5. Justificación

  • Cumple un objetivo principal del proyecto.

  • Permite integraciones futuras.

  • Facilita pruebas automatizadas.

9.3.6. Consecuencias

Positivas: - Extensibilidad funcional. - Integración con terceros.

Negativas: - Necesidad de autenticación y control de uso. - Mayor superficie de ataque.

9.4. ADR-04: Persistencia de estadísticas e histórico de partidas

9.4.1. Estado

Aceptada

9.4.2. Contexto

El sistema debe almacenar:

  • Usuarios registrados.

  • Historial de partidas.

  • Estadísticas acumuladas.

9.4.3. Decisión

Incorporar un sistema de persistencia para almacenar la información.

9.4.4. Alternativas consideradas

  1. No almacenar histórico.

  2. Ficheros planos.

  3. Base de datos.

9.4.5. Justificación

  • Necesidad de consultas estructuradas.

  • Mejora de experiencia de usuario.

  • Soporte para escalabilidad futura.

9.4.6. Consecuencias

Positivas: - Acceso rápido a información histórica. - Posibilidad de análisis estadístico.

Negativas: - Mayor complejidad operativa. - Necesidad de copias de seguridad.

9.5. ADR-05: Diseño modular para permitir nuevas estrategias

9.5.1. Estado

Aceptada

9.5.2. Contexto

El sistema debe permitir añadir nuevas estrategias sin modificar los módulos existentes.

9.5.3. Decisión

Diseñar el motor siguiendo el principio:

  • Abierto para extensión.

  • Cerrado para modificación.

Las estrategias se implementarán como módulos intercambiables.

9.5.4. Alternativas consideradas

  1. Estrategias dentro de un único módulo.

  2. Patrón estrategia / módulos intercambiables.

  3. Motor configurable por scripts externos.

9.5.5. Justificación

  • Cumple el objetivo de mantenibilidad.

  • Reduce riesgo de errores al añadir nuevas estrategias.

9.5.6. Consecuencias

Positivas: - Extensibilidad sencilla. - Código más organizado.

Negativas: - Mayor esfuerzo inicial de diseño. - Ligera complejidad estructural.

9.6. ADR-06: Uso de MongoDB Atlas como sistema de persistencia

9.6.1. Estado

Aceptada

9.6.2. Contexto

El sistema YOVI necesita almacenar:

  • Usuarios registrados.

  • Historial de partidas.

  • Estadísticas.

  • Estados de tablero representados en formato JSON/YEN.

Se requiere además:

  • Accceso seguro desde Internet.

  • Alta disponibilidad del servicio.

  • Copias de seguridad automáticas.

  • Escalabilidad sin administrar infraestructura propia.

9.6.3. Decisión

Utilizar MongoDB Atlas como servicio gestionado en la nube para la persistencia de datos del sistema.

9.6.4. Alternativas consideradas

  1. Base de datos relacional autogestionada (PostgreSQL/MySQL).

  2. MongoDB autogestionado en un servidor propio.

  3. MongoDB Atlas (servicio cloud gestionado).

9.6.5. Justificación

  • El estado del tablero y las partidas se representan naturalmente como documentos JSON.

  • Permite estructuras flexibles sin migraciones complejas.

  • Atlas elimina la necesidad de administrar servidores y mantenimiento.

  • Proporciona copias de seguridad automáticas y alta disponibilidad.

  • Permite escalar recursos fácilmente según la demanda.

  • Ofrece acceso seguro mediante autenticación y control de red.

  • Integración sencilla con aplicaciones web.

9.6.6. Consecuencias

Positivas: - Alta disponibilidad y fiabilidad. - Escalabilidad sencilla. - Backups automáticos. - Reducción de carga operativa del equipo. - Acceso remoto seguro.

Negativas: - Dependencia de un servicio externo. - Posibles costes al aumentar el uso. - Requiere correcta configuración de seguridad y accesos.

9.7. ADR-07: Uso de AWS como infraestructura de despliegue

9.7.1. Estado

Aceptada

9.7.2. Contexto

El sistema YOVI necesita:

  • Hospedar la aplicación web.

  • Ejecutar el motor en Rust.

  • Exponer la API pública a Internet.

  • Garantizar disponibilidad y escalabilidad.

  • Permitir despliegues reproducibles.

  • Separar entornos (desarrollo, pruebas, producción).

Se requiere además:

  • Infraestructura fiable y ampliamente soportada.

  • Posibilidad de escalar horizontalmente.

  • Integración con servicios gestionados.

9.7.3. Decisión

Utilizar Amazon Web Services (AWS) como proveedor de infraestructura para desplegar los componentes del sistema.

La arquitectura se desplegará sobre servicios cloud gestionados, permitiendo:

  • Servidores virtuales (EC2) o contenedores.

  • Balanceo de carga.

  • Configuración de red segura.

  • Escalado automático.

  • Integración con MongoDB Atlas y otros servicios externos.

9.7.4. Alternativas consideradas

  1. Otros proveedores cloud (Azure).

  2. Otros proveedores cloud (Google Cloud).

9.7.5. Justificación

  • AWS ofrece alta disponibilidad global.

  • Amplio ecosistema de servicios.

  • Escalabilidad bajo demanda.

  • Buen soporte para arquitecturas distribuidas.

  • Integración sencilla con despliegues modernos (CI/CD, contenedores).

  • El equipo ya ha trabajado previamente con Azure en otros proyectos, por lo que adoptar AWS amplía la experiencia en entornos multi-cloud.

9.7.6. Consecuencias

Positivas: - Alta disponibilidad. - Escalabilidad horizontal. - Infraestructura flexible. - Separación clara de entornos. - Soporte para automatización de despliegues.

Negativas: - Dependencia de proveedor externo. - Costes variables según uso. - Necesidad de configurar correctamente seguridad (IAM, redes, firewall).

10. Quality Requirements

Content

This section contains all quality requirements as quality tree with scenarios. The most important ones have already been described in section 1.2. (quality goals)

Here you can also capture quality requirements with lesser priority, which will not create high risks when they are not fully achieved.

Motivation

Since quality requirements will have a lot of influence on architectural decisions you should know for every stakeholder what is really important to them, concrete and measurable.

Further Information

See Quality Requirements in the arc42 documentation.

Los requisitos de calidad de YOVI se derivan de los objetivos definidos en la sección 1.2 y se concretan aquí con escenarios verificables sobre la arquitectura actual: webapp (React/Vite), users (Node/Express) y gamey (Rust), desplegados con Docker Compose.

10.1. Quality Tree

Content

The quality tree (as defined in ATAM – Architecture Tradeoff Analysis Method) with quality/evaluation scenarios as leafs.

Motivation

The tree structure with priorities provides an overview for a sometimes large number of quality requirements.

Form

The quality tree is a high-level overview of the quality goals and requirements:

  • tree-like refinement of the term "quality". Use "quality" or "usefulness" as a root

  • a mind map with quality categories as main branches

In any case the tree should include links to the scenarios of the following section.

Raíz de calidad: Utilidad del sistema YOVI

  • Usabilidad (Prioridad 1)

    • Flujo de inicio de partida simple para usuario nuevo

    • Mensajes claros ante errores de autenticación o red

    • Escenarios: [qr-us-01], [qr-us-02]

  • Rendimiento (Prioridad 2)

    • Respuesta rápida en operaciones críticas de juego (/v1/game/move, /v1/ybot/choose/{bot_id})

    • Latencia acotada en login/registro en users

    • Escenarios: [qr-perf-01], [qr-perf-02]

  • Escalabilidad (Prioridad 3)

    • Posibilidad de escalar horizontalmente servicios backend sin cambiar contratos HTTP/JSON

    • Degradación controlada con carga concurrente moderada

    • Escenarios: [qr-scal-01], [qr-scal-02]

  • Mantenibilidad (Prioridad 4)

    • Añadir nuevas estrategias de bot en gamey sin romper endpoints existentes

    • Evolución segura por cobertura y CI en los tres subsistemas

    • Escenarios: [qr-main-01], [qr-main-02]

  • Fiabilidad (Prioridad 5)

    • Validación consistente de reglas del juego y persistencia básica de resultados

    • Disponibilidad mínima de endpoints de estado y APIs principales

    • Escenarios: [qr-rel-01], [qr-rel-02]

10.2. Quality Scenarios

Contents

Concretization of (sometimes vague or implicit) quality requirements using (quality) scenarios.

These scenarios describe what should happen when a stimulus arrives at the system.

For architects, two kinds of scenarios are important:

  • Usage scenarios (also called application scenarios or use case scenarios) describe the system’s runtime reaction to a certain stimulus. This also includes scenarios that describe the system’s efficiency or performance. Example: The system reacts to a user’s request within one second.

  • Change scenarios describe a modification of the system or of its immediate environment. Example: Additional functionality is implemented or requirements for a quality attribute change.

Motivation

Scenarios make quality requirements concrete and allow to more easily measure or decide whether they are fulfilled.

Especially when you want to assess your architecture using methods like ATAM you need to describe your quality goals (from section 1.2) more precisely down to a level of scenarios that can be discussed and evaluated.

Form

Tabular or free form text.

ID Tipo Estímulo Respuesta esperada Medida / criterio de aceptación

qr-us-01

Uso

Usuario nuevo accede a la webapp y quiere registrarse e iniciar partida contra bot.

Completa registro/login y comienza partida desde la interfaz principal sin pasos ocultos.

Tiempo total ⇐ 2 minutos en una prueba guiada con usuario no entrenado.

qr-us-02

Uso

Usuario introduce credenciales inválidas o falla conexión con users.

La webapp muestra mensaje de error entendible y permite reintentar sin recargar manualmente.

100% de errores de autenticación y red muestran feedback visible en pantalla.

qr-perf-01

Uso

Petición de jugada a gamey (/v1/game/move o /v1/ybot/choose/{bot_id}) con tablero válido.

gamey devuelve estado actualizado/jugada en JSON.

p95 de latencia ⇐ 1s en condiciones normales de laboratorio.

qr-perf-02

Uso

Operaciones de autenticación en users (/createuser, login) bajo carga baja-media.

Respuesta HTTP correcta sin bloqueo del servicio.

p95 ⇐ 500ms con hasta 30 solicitudes concurrentes.

qr-scal-01

Cambio

Aumento de demanda sobre cálculo de jugadas del bot.

Se incrementan réplicas de gamey detrás de balanceador manteniendo contratos API.

Sin cambios en webapp ni en formato JSON/YEN; solo ajustes de despliegue.

qr-scal-02

Uso

Ejecución concurrente de sesiones de juego y autenticación.

El sistema sigue atendiendo sin caída total y con errores controlados.

Tasa de error < 2% en ventana de prueba con 50 usuarios virtuales.

qr-main-01

Cambio

Se añade una nueva estrategia de bot en gamey/src/bot.

La estrategia se registra y expone sin modificar contratos externos.

Cambio localizado en módulo de bots + pruebas asociadas pasando en CI.

qr-main-02

Cambio

Se modifica una API de users o gamey.

Los tests de users, webapp y gamey detectan regresiones antes del merge.

Pipeline de GitHub Actions en verde (tests + cobertura + análisis estático).

qr-rel-01

Uso

Se procesa un movimiento válido/no válido durante una partida.

gamey aplica reglas de forma determinista y devuelve resultado coherente.

Casos de prueba unitarios/integración del motor sin discrepancias en CI.

qr-rel-02

Uso

Se despliegan los contenedores con Docker Compose y se consulta estado.

Servicios críticos quedan accesibles (webapp, users, gamey, /status).

Disponibilidad de endpoints críticos >= 99% durante sesión de demostración/pruebas.

Notas de verificación:

  • Las métricas de mantenibilidad y fiabilidad se apoyan en los tests existentes (webapp/src/tests, users/tests, gamey/tests) y en el pipeline de CI definido en .github/workflows/build.yml.

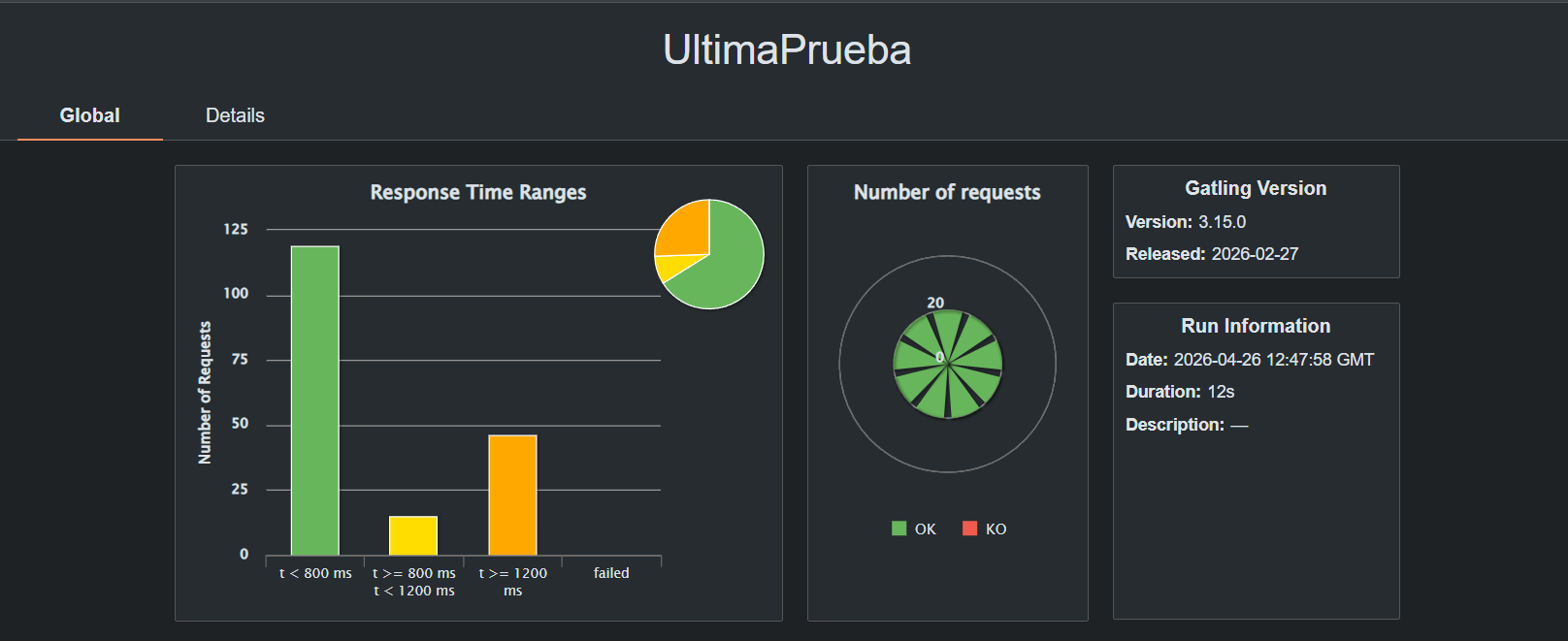

  • Las métricas de rendimiento y escalabilidad deben validarse con pruebas de carga específicas (pendiente de automatización en esta versión).

11. Risks and Technical Debts

Contents

A list of identified technical risks or technical debts, ordered by priority

Motivation

“Risk management is project management for grown-ups” (Tim Lister, Atlantic Systems Guild.)

This should be your motto for systematic detection and evaluation of risks and technical debts in the architecture, which will be needed by management stakeholders (e.g. project managers, product owners) as part of the overall risk analysis and measurement planning.

Form

List of risks and/or technical debts, probably including suggested measures to minimize, mitigate or avoid risks or reduce technical debts.

Further Information

See Risks and Technical Debt in the arc42 documentation.

Los siguientes riesgos y deudas técnicas están priorizados según impacto potencial sobre los objetivos de calidad (usabilidad, rendimiento, escalabilidad, mantenibilidad y fiabilidad) definidos en la sección 1.2.

Prioridad Riesgo / deuda técnica Impacto potencial Mitigación propuesta Estado

1

Seguridad de autenticación básica en users (riesgo de controles insuficientes en login/registro, gestión de secretos y endurecimiento de API).

Acceso no autorizado, fuga de datos de usuario y pérdida de confianza en el sistema.

Aplicar hashing robusto con sal, validación estricta de entrada, rate limiting, gestión segura de variables de entorno y revisión periódica de dependencias.

Abierto

2

Punto único de fallo en despliegue mononodo con Docker Compose (sin alta disponibilidad).

Caída total del sistema ante fallo de contenedor/host.

Definir estrategia de despliegue con réplicas y balanceo para users/gamey, health checks activos y reinicio automático.

Abierto

3

Cobertura desigual de pruebas de integración extremo a extremo entre webapp, users y gamey.

Regresiones funcionales no detectadas en flujos críticos de partida/autenticación.

Incrementar tests de integración y E2E sobre flujos completos; incluir casos de error y contratos API.

En progreso

4

Riesgo de rendimiento en operaciones de juego bajo concurrencia (cálculo de jugadas y validación).

Latencia elevada en /v1/game/move y /v1/ybot/choose/{bot_id}, degradando experiencia de usuario.

Definir presupuesto de rendimiento (p95), ejecutar pruebas de carga periódicas y perfilar gamey en escenarios de estrés.

Abierto

5

Modelo de datos aún limitado para histórico/estadísticas avanzadas.

Dificultad para evolucionar funcionalidades de analítica sin migraciones cuidadosas.

Versionar esquemas, definir contratos de persistencia y plan de migraciones.

Abierto

6

Acoplamiento operativo a configuración manual de entorno (DB_URI, secretos, variables de build).

Errores de despliegue entre entornos y fallos difíciles de reproducir.

Plantillas de configuración por entorno, validación al arranque y documentación operativa mínima.

En progreso

7

Observabilidad parcial (Prometheus/Grafana básicos, métricas de negocio limitadas).

Detección tardía de incidencias y diagnóstico más lento.

Añadir métricas de negocio (latencia por endpoint, tasa de error, partidas iniciadas/finalizadas) y alertas mínimas.

Abierto

8

Deuda técnica documental: partes de runtime/deployment aún en plantilla o con detalle desigual.

Menor trazabilidad entre arquitectura real y documentación; dificulta mantenimiento futuro.

Completar secciones pendientes (runtime/deployment) con diagramas y métricas consistentes con implementación.

En progreso

11.1. Seguimiento y revisión

  • Frecuencia de revisión: al cierre de cada iteración y antes de cada release.

  • Criterio de escalado: cualquier riesgo con impacto alto y probabilidad media/alta debe tener tarea de mitigación planificada.

  • Evidencias: resultados de CI, cobertura, pruebas de carga y paneles de monitorización.

12. Glossary

Contents

The most important domain and technical terms that your stakeholders use when discussing the system.

You can also see the glossary as source for translations if you work in multi-language teams.

Motivation

You should clearly define your terms, so that all stakeholders

  • have an identical understanding of these terms

  • do not use synonyms and homonyms

Form

A table with columns <Term> and <Definition>.

Potentially more columns in case you need translations.

Further Information

See Glossary in the arc42 documentation.

Term Definition

YOVI

Plataforma web que integra la interfaz de usuario y los servicios backend para jugar al juego de tablero Y, gestionar usuarios y exponer una API pública.

Juego Y

Juego de tablero de conexión en el que dos jugadores compiten por unir lados opuestos del tablero siguiendo sus propias fichas.

GameY

Motor de juego en Rust encargado de validar jugadas, determinar ganadores y calcular el siguiente movimiento del bot.

Webapp

Aplicación frontend (React + Vite + TypeScript) que ofrece la interfaz de usuario y consume las APIs de usuarios y juego.

Users Service

Servicio backend (Node.js + Express) responsable del registro, autenticación y persistencia de usuarios.

Bot

Jugador automático que elige movimientos mediante estrategias implementadas en GameY.

Notación YEN

Formato JSON acordado para representar el estado del tablero y las jugadas intercambiadas entre la webapp y GameY.

Tablero

Superficie de juego del Y con un tamaño configurable (board_size) y posiciones ocupadas por las fichas de cada jugador.

Partida

Sesión completa de juego desde el inicio hasta el resultado final, con un estado de tablero asociado.

API pública

Interfaz HTTP/REST expuesta por YOVI para que clientes externos o bots inicien partidas y consulten el estado.
