About arc42

arc42, the template for documentation of software and system architecture.

Template Version 8.2 EN. (based upon AsciiDoc version), January 2023

Created, maintained and © by Dr. Peter Hruschka, Dr. Gernot Starke and contributors. See https://arc42.org.

Note

This version of the template contains some help and explanations. It is used for familiarization with arc42 and the understanding of the concepts. For documentation of your own system you use better the plain version.

1. Introducción y Objetivos

Describe los requisitos relevantes y las fuerzas impulsoras que los arquitectos de software y el equipo de desarrollo deben considerar. Estos incluyen:

  • objetivos empresariales subyacentes,

  • características esenciales,

  • requisitos funcionales esenciales,

  • objetivos de calidad para la arquitectura y

  • partes interesadas relevantes y sus expectativas.

La aplicación WIChat permite a los usuarios participar en un concurso online de preguntas y respuestas similar a "Saber y Ganar".

El usuario ve una imagen en pantalla y puede seleccionar diferentes opciones para adivinar de qué lugar se trata. El usuario se encontrará con una serie de modos de juego, entre los que se encuentran:

  • "Modo normal": el usuario tiene un tiempo limitado para adivinar la imagen y se puede pedirle ayuda a un LLM para facilitarle la tarea. Dentro de este modo además hay:

  • "Modo VS": El usuario juega haciendo que el LLM adivine lo que un texto describe. El LLM tiene un tiempo limitado para adivinar.

Ambos tienen varias submodalidades, como por ejemplo:

  • "Países": El usuario tendrá que adivinar en base a la foto de un lugar de un país y la ia en base al nombre del país.

  • "Bandera": El usuario tendrá que adivinar por la imagen de una bandera.

  • "Famosos": El usuario tendrá que adivinar por la imagen de una persona famosa y la ia en base a un texto que describe a esa persona.

Tanto las pistas como las imágenes son generadas automáticamnete a partir de Wikidata (https://www.wikidata.org/). En caso de las pistas se tratan cuidadosamente para que no contengan información que pueda dar la respuesta correcta de manera directa.

1.1. Resumen de Requisitos

Contenido

Breve descripción de los requisitos funcionales, fuerzas impulsoras y un extracto (o resumen) de los requisitos. Enlace a documentos de requisitos existentes (si los hay) con número de versión e información sobre dónde encontrarlos.

Motivación

Desde el punto de vista de los usuarios finales, un sistema se crea o modifica para mejorar el soporte de una actividad empresarial y/o mejorar la calidad.

Forma

Breve descripción textual, probablemente en formato tabular de casos de uso. Si existen documentos de requisitos, este resumen debe referirse a ellos.

Mantén estos extractos lo más breves posible. Equilibra la legibilidad de este documento con la posible redundancia respecto a los documentos de requisitos.

Más Información

Consulta Introducción y Objetivos en la documentación de arc42.

  • Se deberá poder acceder desde la web tanto en ordenadores como en teléfonos.

  • El sistema mostrará imagenes, las respuestas y un sistema de pistas.

  • Los usuarios podrán registrarse en el sistema.

  • Los usuarios registrados podrán ver su historial de participaciones.

  • Los usuarios podrán ver su puntuación y la de otros usuarios.

  • Se podrá interactuar con la aplicación para obtener pistas gracias a un modelo de lenguaje.

  • Las preguntas y las pistas serán generados automáticamente a partir de los datos de Wikidata.

  • El sistema permitirá acceder a los datos de los usuarios y de las preguntas accedidas mediante unas APIs.

  • Habrá un plazo de tiempo determinado para responder a las preguntas.

1.2. Objetivos de Calidad

Contenido

Los tres principales (máximo cinco) objetivos de calidad para la arquitectura cuya realización es de mayor importancia para las partes interesadas principales. Nos referimos específicamente a objetivos de calidad para la arquitectura. No los confundas con los objetivos del proyecto; no son necesariamente idénticos.

Considera esta visión general de posibles temas (basada en el estándar ISO 25010):

Categorías de Requisitos de Calidad
Motivación

Debes conocer los objetivos de calidad de tus partes interesadas más importantes, ya que influirán en decisiones arquitectónicas fundamentales. Sé muy concreto acerca de estas cualidades y evita términos ambiguos. Si como arquitecto no sabes cómo se juzgará la calidad de tu trabajo…​

Forma

Una tabla con objetivos de calidad y escenarios concretos, ordenados por prioridades.

Prioridad Objetivos de calidad Escenarios concretos

1

Seguridad

Los datos de los usuarios (credenciales, historial de juegos) deben estar cifrados. El sistema debe prevenir ataques comunes (SQL injection, XSS).

2

Usabilidad

Los usuarios deben poder interactuar con el sistema de manera intuitiva, registrarse, jugar y obtener pistas con la menor dificultad posible. El tiempo de respuesta para mostrar una pregunta o pista no debe superar los 2 segundos.

3

Fiabilidad

El sistema debe garantizar una disponibilidad del 99%. Las pistas generadas por el LLM deben ser correctas en un 95% de los casos, minimizando alucinaciones y respuestas erróneas.

4

Rendimiento

El sistema debe soportar hasta 50 usuarios concurrentes sin degradación del rendimiento. El tiempo de respuesta de la API de Wikidata y del LLM no debe superar los 5000 ms en el 95% de las solicitudes.

5

Mantenibilidad

El código debe estar documentado y modularizado, permitiendo que todos los implicados en el desarrollo puedan trabajar con ello lo mejor posible.

1.3. Partes Interesadas

Contenido

Descripción explícita de las partes interesadas del sistema, es decir, todas las personas, roles u organizaciones que:

  • deberían conocer la arquitectura,

  • deben ser convencidos de la arquitectura,

  • tienen que trabajar con la arquitectura o con el código,

  • necesitan la documentación de la arquitectura para su trabajo,

  • deben tomar decisiones sobre el sistema o su desarrollo.

Motivación

Debes conocer a todas las partes involucradas en el desarrollo del sistema o afectadas por él. De lo contrario, podrías enfrentarte a sorpresas desagradables más adelante en el proceso de desarrollo. Estas partes interesadas determinan el alcance y el nivel de detalle de tu trabajo y sus resultados.

Forma

Tabla con nombres de roles, nombres de personas y sus expectativas con respecto a la arquitectura y su documentación.

Rol/Nombre Contacto Expectativas

Profesor/Jose Emilio Labra Gayo

http://labra.weso.es/

Que se emplee el conocimiento lo mejor posible para tomar las decisiones arquitectónicas más adecuadas favoreciendo el aprendizaje.

Profesor/Pablo González

https://pglez82.github.io/

Que se emplee el conocimiento lo mejor posible para tomar las decisiones arquitectónicas más adecuadas favoreciendo el aprendizaje.

Profesor/Irene Cid Rico

https://www.linkedin.com/in/irene-cid-81158148/

Que se emplee el conocimiento lo mejor posible para tomar las decisiones arquitectónicas más adecuadas favoreciendo el aprendizaje.

Universidad/Uniovi

http://uniovi.es/

Que se emplee el conocimiento lo mejor posible para tomar las decisiones arquitectónicas más adecuadas favoreciendo el aprendizaje.

Cliente/RTVE

https://www.rtve.es/

Que las decisiones arquitectónicas sean las más adecuadas para que la aplicación funcione de la manera que esperan.

Empresa/ChattySw

http://ChattySw.es/

Que las decisiones arquitectónicas sean las más adecuadas para que la aplicación funcione de la manera que esperan los clientes.

Empresa/Empathy

https://empathy.ai/

Interesada en que durante el desarrollo se utilice su tecnología de procesamiento de lenguaje natural de la manera más eficiente y adecuada para que tengamos un buen aprendizaje y para realizar pruebas que aporten la mayor parte .

Alumno/Jorge Puente García

https://github.com/JorgeePG

Que las decisiones arquitectónicas sean las más adecuadas y que tengan una aplicabilidad dentro de las posibilidades de los desarrolladores.

Alumno/Claudia Rodriguez Fuertes

https://github.com/claudiaRFS

Que las decisiones arquitectónicas sean las más adecuadas y que tengan una aplicabilidad dentro de las posibilidades de los desarrolladores.

Alumno/German García de la Llana

https://github.com/germandelallana

Que las decisiones arquitectónicas sean las más adecuadas y que tengan una aplicabilidad dentro de las posibilidades de los desarrolladores.

Alumno/Iván García García

https://github.com/Ivigaga

Que las decisiones arquitectónicas sean las más adecuadas y que tengan una aplicabilidad dentro de las posibilidades de los desarrolladores.

2. Restricciones arquitectonicas

Contents

Any requirement that constraints software architects in their freedom of design and implementation decisions or decision about the development process. These constraints sometimes go beyond individual systems and are valid for whole organizations and companies.

Motivation

Architects should know exactly where they are free in their design decisions and where they must adhere to constraints. Constraints must always be dealt with; they may be negotiable, though.

Form

Simple tables of constraints with explanations. If needed you can subdivide them into technical constraints, organizational and political constraints and conventions (e.g. programming or versioning guidelines, documentation or naming conventions)

Further Information

See Architecture Constraints in the arc42 documentation.

2.1. Restricciones de documentación

Restricción Descripción

Arc42

El proyecto debe seguir la estructura de documentación de Arc42.

2.2. Restricciones técnicas

Restricción Descripción

Acceso a datos

La información de los usuarios deberá ser accesible a través de una API para garantizar la seguridad de los datos.

APIs externas

La aplicación hará uso de la API de Wikidata para obtener los datos necesarios y generar imágenes y preguntas de los lugares. Además, se integrará con la API del LLM externo Empathy AI para generar pistas sobre las imagenes de forma conversacional.

Despliegue

La aplicación debe estar desplegada y accesible en la web.

Pruebas

La aplicación debera de pasar una serie de pruebas para asegurar su correcto funcionamiento.

2.3. Organizativas

Restricción Descripción

Evaluación

El proyecto será evaluado cada tres semanas, por lo que cada módulo avanzará a través de varias versiones, las cuales estarán alineadas con las evaluaciones parciales.

Git y GitHub

El uso de Git como sistema de control de versiones es obligatorio. El proyecto se alojará en un repositorio público en la plataforma GitHub, y todo el trabajo realizado, así como las decisiones tomadas deben reflejarse en dicho repositorio.

Equipo

El equipo estará formado por 4 personas.

Reuniones

Se realizará obligatoriamente una reunión semanal.

3. Alcance y contexto del sistema

Contents

Context and scope - as the name suggests - delimits your system (i.e. your scope) from all its communication partners (neighboring systems and users, i.e. the context of your system). It thereby specifies the external interfaces.

If necessary, differentiate the business context (domain specific inputs and outputs) from the technical context (channels, protocols, hardware).

Motivation

The domain interfaces and technical interfaces to communication partners are among your system’s most critical aspects. Make sure that you completely understand them.

Form

Various options:

  • Context diagrams

  • Lists of communication partners and their interfaces.

Further Information

See Context and Scope in the arc42 documentation.

3.1. Contexto de negocio

Contents

Specification of all communication partners (users, IT-systems, …​) with explanations of domain specific inputs and outputs or interfaces. Optionally you can add domain specific formats or communication protocols.

Motivation

All stakeholders should understand which data are exchanged with the environment of the system.

Form

All kinds of diagrams that show the system as a black box and specify the domain interfaces to communication partners.

Alternatively (or additionally) you can use a table. The title of the table is the name of your system, the three columns contain the name of the communication partner, the inputs, and the outputs.

WIChat es una aplicación web de preguntas y respuestas basada en imágenes, desarrollada por ChattySw para RTVE. La aplicación permite a los usuarios registrarse, jugar y obtener premios por responder correctamente a preguntas sobre imágenes generadas automáticamente. Además, tendrá integrado un modelo de lenguaje (LLM) que proporcionará pistas para ayudar a los concursantes a responder correctamente.

Diagram 3.1: Contexto de negocio

Usuario: Identidad que iteractúa con el sistema.

WiChat: Maneja las entradas del usuario y se conecta a las APIs externas.

Wikidata: Proporciona datos precisos y actualizados que se utilizan para generar las preguntas y respuestas de la aplicación.

LLM: Modelo de lenguaje a gran escala que procesa las consultas de los usuarios, generando respuestas coherentes y relevantes basadas en el contexto y los datos obtenidos de Wikidata y la base de datos.

Base de datos: Almacena los datos de los usuarios, estadísticas de juegos y registros de consultas.

3.2. Technical Context

Contents

Technical interfaces (channels and transmission media) linking your system to its environment. In addition a mapping of domain specific input/output to the channels, i.e. an explanation which I/O uses which channel.

Motivation

Many stakeholders make architectural decision based on the technical interfaces between the system and its context. Especially infrastructure or hardware designers decide these technical interfaces.

Form

E.g. UML deployment diagram describing channels to neighboring systems, together with a mapping table showing the relationships between channels and input/output.

Diagram 3.2: Contexto Tencológico

Wichat App: Vista con la que interactúa el usaurio. Se conecta con Gateway Service para acceder al resto de los servicios.

Gateway Service: Servicio que actúa como intermediario entre la aplicación y los servicios de backend. Se encarga de enrutar las solicitudes y respuestas entre la aplicación y los servicios.

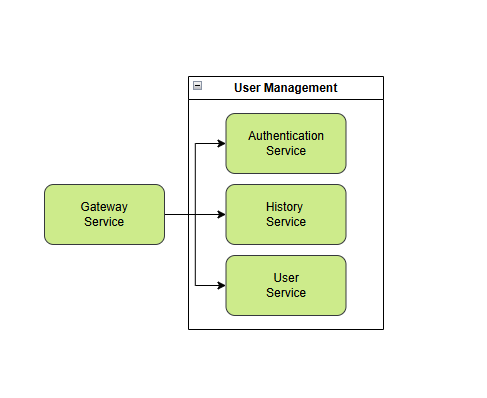

Authentication Service: Servicio que gestiona la autenticación y autorización de los usuarios. Se encarga de verificar las credenciales de los usuarios y proporcionar tokens de acceso.

User Service: Servicio que gestiona la información de los usuarios y de los perfiles.

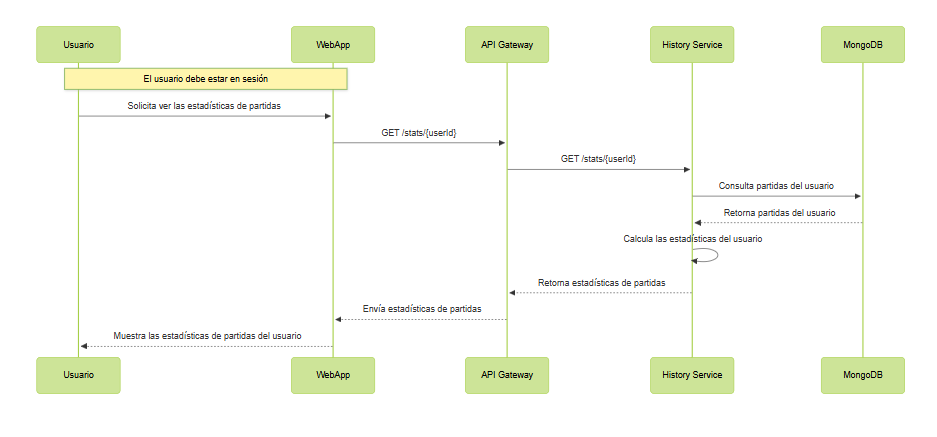

History Service: Servicio que gestiona el historial de juegos y estadísticas de los usuarios. Se encarga de almacenar y recuperar la información relacionada con los juegos jugados por los usuarios.

LLM Service: Servicio que se encarga de interactuar con el modelo de lenguaje a gran escala (LLM). Se encarga de enviar las consultas del usuario al LLM y recibir las respuestas generadas por el modelo.

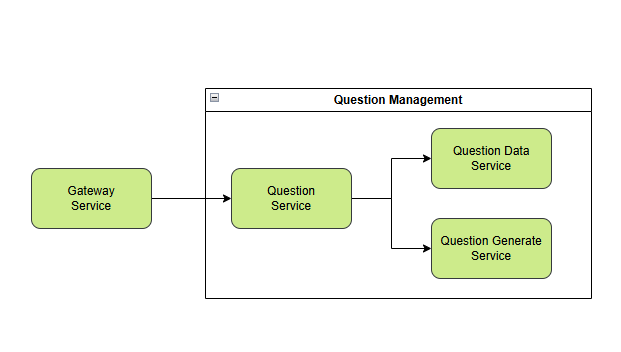

Question Service: Servicio que se encarga de gestionar las peticiones de `reguntas desde la aplicación. Hace de intermediario entre la aplicación y los servicios para guardar y generar preguntas.

Question Generate Service: Servicio que se encarga de generar preguntas a partir de los datos obtenidos de Wikidata. Se encarga de enviar las consultas a la API de Wikidata y recibir las respuestas generadas por el modelo.

Question Data Service: Servicio que se encarga de gestionar los datos de las preguntas generadas. Se encarga de almacenar y recuperar la información relacionada con las preguntas generadas por el modelo. Se comunica con la base de datos para almacenar y recuperar las preguntas.

questiondb: Base de datos que almacena la información relacionada con las preguntas generadas por el modelo. Se encarga de almacenar y recuperar la información relacionada con las preguntas generadas por el modelo.

userdb: Base de datos que almacena la información relacionada con los usuarios y sus perfiles. Se encarga de almacenar y recuperar la información relacionada con los usuarios registrados en la aplicación.

4. Estrategia de solución

Contents

A short summary and explanation of the fundamental decisions and solution strategies, that shape system architecture. It includes

  • technology decisions

  • decisions about the top-level decomposition of the system, e.g. usage of an architectural pattern or design pattern

  • decisions on how to achieve key quality goals

  • relevant organizational decisions, e.g. selecting a development process or delegating certain tasks to third parties.

Motivation

These decisions form the cornerstones for your architecture. They are the foundation for many other detailed decisions or implementation rules.

Form

Keep the explanations of such key decisions short.

Motivate what was decided and why it was decided that way, based upon problem statement, quality goals and key constraints. Refer to details in the following sections.

Further Information

See Solution Strategy in the arc42 documentation.

4.1. Decisiones tecnológicas

Para el desarrollo de la aplicación se decidió utilizar las siguientes tecnologías:

  • JavaScript será el lenguaje de programación principal.

    • Se ha tomado esta decisión debido a la facilidad de integración con las tecnologías seleccionadas para el desarrollo de la aplicación así hacemos que todo esté en el mismo lenguaje y favorecemos a todos los desarrolladores.

  • React.js para construir interfaces de usuario.

    • Se ha seleccionado React.js por su facilidad de uso y su capacidad para crear interfaces de usuario interactivas y usables. Además, hay una comunidad muy activa y una gran cantidad de recursos disponibles para aprender y resolver problemas.

  • Node.js para construir el back-end.

    • Se ha seleccionado Node.js por su capacidad para manejar múltiples conexiones simultáneas y su facilidad de integración con otras tecnologías. Además, hay una comunidad muy activa y una gran cantidad de recursos disponibles para aprender y resolver problemas.

  • GitHub para el control de versiones.

    • Se ha seleccionado GitHub por su facilidad de uso y su capacidad para gestionar proyectos de software de forma colaborativa y segura.

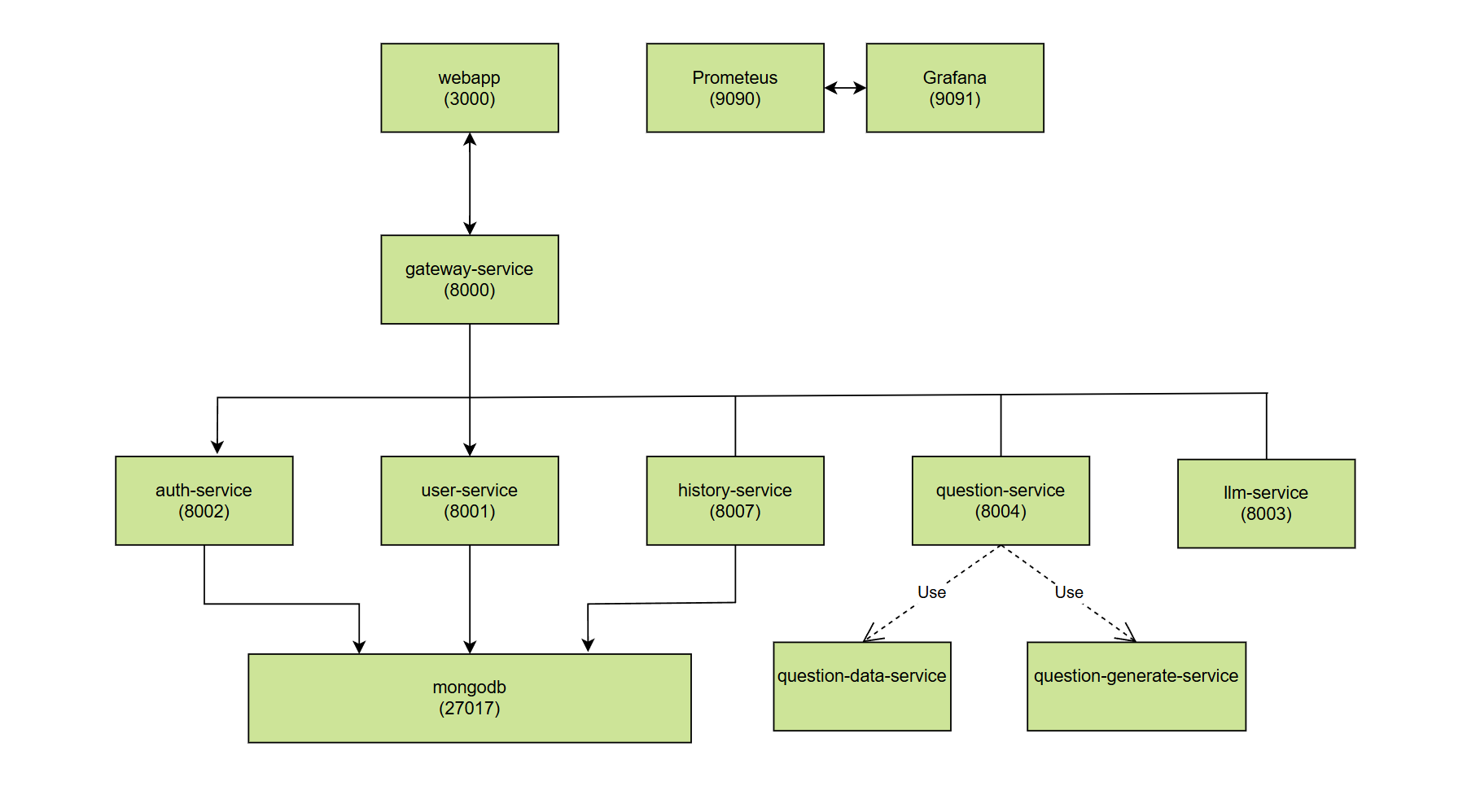

  • Docker para la contenerización de la aplicación.

    • Se ha seleccionado Docker por su capacidad para crear contenedores ligeros y portátiles que pueden ejecutarse en cualquier entorno y que facilitan el mantenimiento y el arreglo e problemas.

  • Azure para el despliegue de la aplicación.

    • Se ha seleccionado Azure por su capacidad para escalar la aplicación de forma automática y su facilidad de integración con otras tecnologías.

  • Wikidata API.

    • Se ha seleccionado Wikidata API para obtener información sobre las imágenes de forma programática.

  • Empathy API.

    • Modelo largo de lenguaje (LLM) para ofrecer la posibilidad de obtener pistas de las imagenes de forma conversacional.

Se han considerado otras tecnologías para el desarrollo back-end como Spting Boot, pero finalmente se decidió utilizar JavaScript por su enfoque en el desarrollo ágil junto con la facilidad de integración con Node.js y React.js ya que todo trabaja con javascript.

4.2. Descomposición de alto nivel

4.3. Decisiones para alcanzar objetivos de máxima calidad

Objetivo de calidad

Decisión

Seguridad

Se ha decidido seguir las mejores prácticas de seguridad en el desarrollo de la aplicación, como la validación de datos de entrada y la protección contra ataques de inyección de código.

Usabilidad

Se realizarán pruebas de usabilidad con usuarios reales. Serán al menos 4 tandas de 3 usuarios cada una, teniendo en cuenta que se aborden diferentes intervalos de edad y con diferente manejo de la informática.

Fiabilidad

Se ha tomado la decisión de realizar pruebas de regresión y pruebas de integración para garantizar la fiabilidad de la aplicación.

Rendimiento

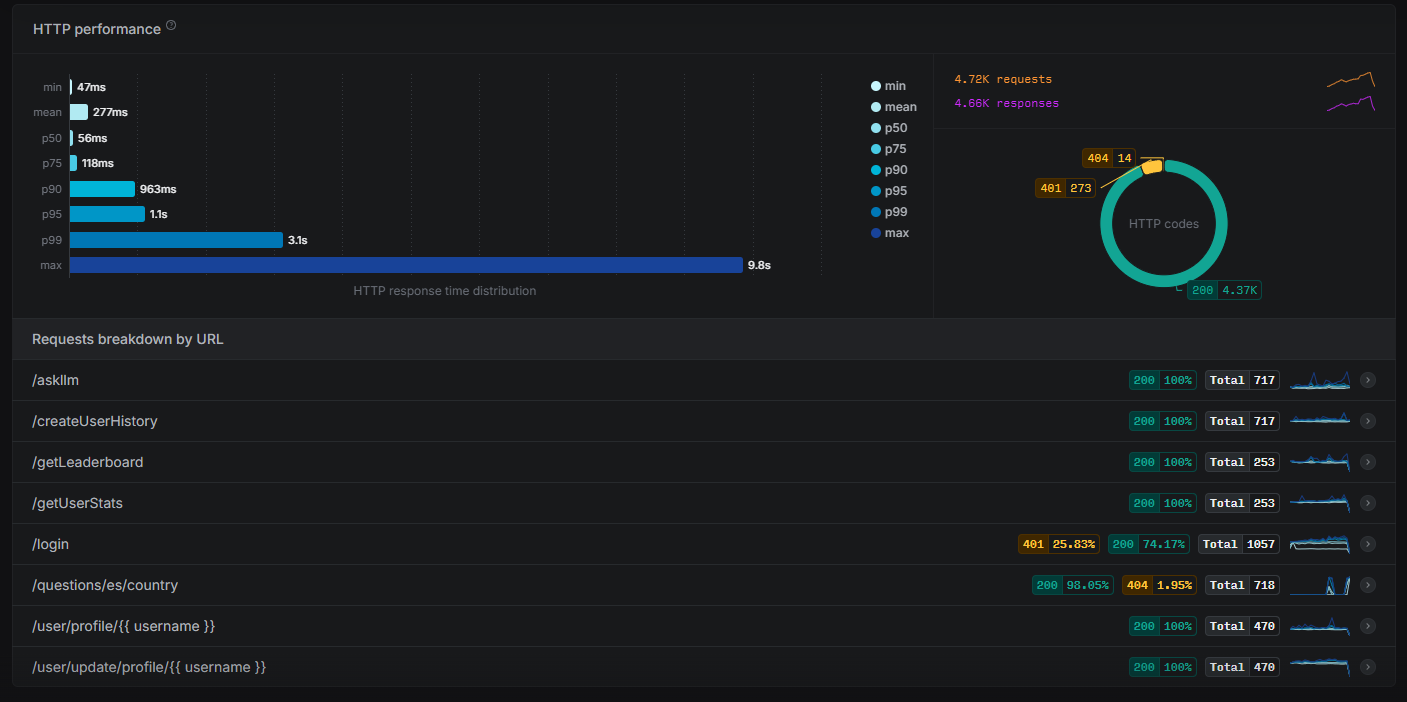

Se realizarán pruebas de carga para garantizar el rendimiento de la aplicación para poder tener al menos 100 usuarios a la vez.

Mantenibilidad

Se utilizarán patrones de diseño y buenas prácticas de programación para garantizar la mantenibilidad de la aplicación.

Eficiencia

Se optimizará el uso de recursos para garantizar que la aplicación funcione de manera eficiente donde se despliegue, además de usar los recursos externos también de manera eficiente.

Portabilidad

La aplicación se desarrollará utilizando tecnologías y frameworks multiplataforma, asegurando que pueda desplegarse en diferentes entornos (Windows, Linux, macOS) sin generar problemas.

4.4. Decisiones de organización relevantes

El flujo de trabajo se organizará en reuniones semanales, que se llevarán a cabo según sea necesario. Una de las reuniones se realizará durante la clase de laboratorio y se centrará en decisiones y tareas menores. Las reuniones posteriores se realizarán de manera remota y estarán dedicadas a decisiones más detalladas y exhaustivas. En estas reuniones será necesaria la asistencia de todos los miembros del equipo para evitar problemas.

Cada tarea asignada, así como problemas encontrados, se documentará como un Issue en GitHub. Además, se utilizará GitHub Projects para la organización de las tareas del equipo. No habrá una división estricta entre front-end y back-end, todos los miembros del equipo trabajarán en ambas áreas. Para cada tarea asignada, se creará una rama específica, y el trabajo realizado se volcará en una rama develop mediante pull requests. Una vez que se haya completado una funcionalidad y se sepa que todo va bien, se fusionará la rama develop con la rama master.

5. Vista de bloques de construcción

5.1. Sistema general de caja blanca

Diagram 5.1: Resumen del Sistema
Motivación

El propósito principal del sistema es ejecutar un juego de preguntas con imágenes o texto utilizando información obtenida dinámicamente de la Wikidata API y además teniendo la posibilidad de interactuar con un LLM para solicitar su ayuda o ayudarlo a encontrar la respuesta dependiendo del modo de juego. Esto permite a los usuarios interactuar con datos reales y actualizados, mejorando la experiencia de usuario y la utilidad de la aplicación.

Table 1. Bloques de construcción contenidos
Building Blocks Descripción

WICHAT

Parte principal de la aplicación, que controla el flujo del juego, maneja la lógica de negocio y coordina la interacción entre los servicios. Implementado en Node.js con un enfoque modular.

BD

Base de datos encargada de almacenar los datos relacionados con los usuarios y con las preguntas. Se utiliza MongoDB.

Wikidata

Fuente de datos a la que se conecta la aplicación para obtener las imágenes, las preguntas y la información para facilitar el trabajo de la aplicación.

LLM

Modelo de lenguaje con el que el usuario puede interactuar para obtener pistas sobre las preguntas del juego.
Interfaces importantes

  • Frontend ↔ API Gateway: Interfaz RESTful para la comunicación entre el frontend y el backend.

  • API Gateway ↔ Backend: Interfaz interna para enrutar solicitudes a los servicios.

  • Backend ↔ Base de Datos: Interfaz para acceder y gestionar los datos almacenados.

5.2. Nivel 2

Diagram 5.2: Desglose Wichat
Table 2. Contained Building Blocks
Building Blocks Description

API Gateway

Punto de entrada unificado para todas las peticiones del frontend. Redirige solicitudes a los distintos servicios y expone métricas y documentación.

Question Management

Conjunto de servicios encargados de gestionar el ciclo de vida de las preguntas en la aplicación. Incluye los siguientes componentes:

- Question Generator Service Parte de la aplicación encargada de conectarse a Wikidata y obtener imágenes e información para las preguntas del juego.

- Question Data Service Parte de la aplicación encargada de tratar con la información de las preguntas conectándose a la base de datos para almacenar esta información y eliminando las preguntas que ya han salido.

- Question Service Parte de la aplicación encargada de gestionar el ciclo de vida de las preguntas en la aplicación. Orquesta dos componentes internos (question-data-service y question-generator-service). Es el encargado de relacionarse con el API Gateway y de recibir las peticiones de preguntas. Se encarga de la lógica de negocio relacionada con las preguntas.

User Management

Conjunto de servicios encargados de gestionar la información del usuario. Incluye los siguientes componentes:

- User Service Parte encargada de tratar la información del usuario: puntuación, historial, etc. Se conecta a la base de datos para almacenar esta información. - Authentication Service Parte encargada de administrar la autentificación de usuarios. Se conecta a la base de datos para almacenar y comprobar los nombres y contraseñas. - History Service Parte encargada de el tratamiento de los datos de las partidas de todos los usuarios. Se conecta a la base de datos para almacenar esta información.

LLM Service

Parte encargada de la comunicación con el modelo de lenguaje. Envía la información necesaria para obtener las pistas del jugador y devolverlas.

5.2.1. Black Box: API Gateway

Purpose/Responsibility

El API Gateway actúa como un único punto de entrada para todas las peticiones desde el frontend. Es responsable de:

  • Redirigir solicitudes REST al servicio correspondiente (usuarios, autenticación, historial, preguntas, modelo LLM).

  • Unificar la interfaz de comunicación entre cliente y microservicios.

  • Agregar instrumentación con Prometheus para monitoreo.

  • Publicar documentación del API utilizando Swagger (OpenAPI).

  • Gestionar CORS y errores de red para los servicios backend.

Interface(s)

  • HTTP REST:

  • /questions/:lang/:category → Question Generator Service.

  • /createUserHistory, /getUserStats, /getLeaderboard → History Service.

  • /user/profile/:username, /user/update/profile/:username → User Service.

  • /login → Auth Service.

  • /askllm → LLM Service.

  • /api-doc → Exposición de documentación Swagger.

  • /health → Endpoint para chequeo de estado.

Quality/Performance Characteristics

  • Tolerancia a fallos básica mediante manejo de errores HTTP con axios.

  • Extensible: fácilmente ampliable a nuevos servicios.

  • Observabilidad: expone métricas para Prometheus.

  • Documentado: incluye Swagger/OpenAPI.

Directory/File Location

  • Imagen Docker desplegada en Azure.

Fulfilled Requirements

  • Centraliza la entrada de peticiones HTTP.

  • Permite escalabilidad y desacoplamiento entre frontend y servicios.

  • Facilita pruebas y exploración del sistema vía documentación automática.

Open Issues/Problems/Risks

  • Usa rutas fijas, sin descubrimiento dinámico de servicios. ---

5.2.2. Black Box: Question Service

Responsabilidad

Se encarga de gestionar el ciclo de vida de las preguntas en el juego. Orquesta dos componentes internos (question-data-service y question-generate-service) para:

  • Verificar si hay suficientes preguntas disponibles en la base de datos.

  • Generar nuevas preguntas si es necesario.

  • Devolver una pregunta aleatoria al usuario.

  • Eliminar la pregunta una vez ha sido servida.

Interfaces expuestas

  • GET /getQuestionsDb/:lang/:category Recibe solicitudes del API Gateway para obtener una pregunta aleatoria de una categoría e idioma concretos. Se asegura de que haya suficientes preguntas generadas y disponibles.

Relaciones
🔁 Internas

  • question-data-service: utilizado para obtener, contar, y eliminar preguntas desde la base de datos.

  • question-generate-service: encargado de generar nuevas preguntas usando información de Wikidata si no hay suficientes preguntas en la base de datos.

⚡ Externas

  • Gateway Service (recibe la solicitud).

Datos

  • Aunque no gestiona directamente almacenamiento, manipula datos almacenados en MongoDB a través de question-data-service.

Tecnología

  • Node.js

  • Express.js

Notas adicionales

  • Incluye lógica de espera y reintento si no hay suficientes preguntas disponibles en la base de datos.

  • No es un microservicio autónomo en términos de almacenamiento: depende de servicios internos para la persistencia y generación.

5.3. Nivel 3

5.3.1. Black Box: Question Management

Diagram 5.3.1: Desglose de Question Management
Building Blocks Description

Question Generator Service

Parte de la aplicación encargada de conectarse a Wikidata y obtener imágenes e información para las preguntas del juego.

Question Data Service

Parte de la aplicación encargada de tratar con la información de las preguntas conectándose a la base de datos para almacenar esta información y eliminando las preguntas que ya han salido.

Question Service

Parte de la aplicación encargada de gestionar el ciclo de vida de las preguntas en la aplicación. Orquesta dos componentes internos (question-data-service y question-generator-service). Es el encargado de relacionarse con gateway y de recibir las peticiones de preguntas. Se encarga de la lógica de negocio relacionada con las preguntas.

5.3.2. Black Box: Question Generation Service

Responsabilidad

Este servicio es responsable de generar preguntas dinámicas a partir de datos obtenidos de Wikidata. Su propósito es crear preguntas tipo quiz (imagen + opciones) relacionadas con una categoría temática como "País", "Ciudad", etc. Cada pregunta incluye una imagen, opciones posibles y una respuesta correcta. Las preguntas generadas se almacenan en una base de datos para su uso posterior.

Interfaces expuestas

  • Función interna: generateQuestionsByCategory(category, language, numImages) Genera preguntas usando datos de Wikidata para una categoría específica.

Entrada

  • category (string): Categoría de Wikidata desde donde se obtienen las imágenes (por ejemplo, "country").

  • language (string): Idioma para los labels y preguntas.

  • numImages (number): Número de preguntas/imágenes a generar.

Salida

  • Lista de preguntas generadas. Cada pregunta tiene:

  • question (string): Texto de la pregunta.

  • options (array): Opciones posibles (1 correcta + 3 incorrectas).

  • correctAnswer (string): Opción correcta.

  • imageUrl (string): URL de la imagen.

  • category, language: Metadatos.

Relaciones
🔁 Internas

  • utils.readFromFile: para leer el archivo de configuración de queries (queryCategories.json).

  • dataService.saveQuestion: para almacenar las preguntas generadas en la base de datos.

  • Question (modelo de Mongoose): modelo de pregunta en MongoDB.

Externas

  • Wikidata SPARQL endpoint: fuente principal de imágenes y datos semánticos para construir preguntas.

Datos
Entrada dinámica

  • Categoría (por ejemplo, "country")

  • Idioma (por ejemplo, "es", "en")

  • Número de preguntas (ej. 5)

Ejemplo de una pregunta generada

json { "question": "¿A qué país pertenece esta imagen?", "options": ["España", "Italia", "Alemania", "Francia"], "correctAnswer": "España", "imageUrl": "https://upload.wikimedia.org/wikipedia/commons/…​", "category": "country", "language": "es" }

Tecnología

  • Node.js

  • Axios (peticiones HTTP a Wikidata)

  • MongoDB (para guardar preguntas)

  • SPARQL (consultas semánticas a Wikidata)

Notas adicionales

  • Se utilizan consultas SPARQL definidas dinámicamente en un archivo JSON externo para obtener imágenes y etiquetas de Wikidata.

  • Las opciones incorrectas se generan con una segunda consulta a países en Wikidata, excluyendo la respuesta correcta.

  • La lógica asegura que cada pregunta tenga 3 distracciones viables antes de ser guardada.

  • Se implementa una mezcla aleatoria de opciones para cada pregunta.

5.3.3. Black Box: Question Data Service

Responsabilidad

Este servicio actúa como capa de acceso a datos para las preguntas generadas por el sistema. Se encarga de guardar, eliminar, contar y obtener preguntas desde la base de datos MongoDB usando el modelo Question.

Interfaces expuestas

  • saveQuestion(question) Guarda una nueva pregunta en la base de datos. Entrada: Objeto con los campos de una pregunta (question, options, correctAnswer, imageUrl, category, language). Salida: Ninguna (lanza error si falla).

  • getNumberQuestionsByCategory(language, category) Devuelve el número total de preguntas en una categoría y idioma específicos. Entrada:

  • language (string): Idioma.

  • category (string): Categoría. Salida: Número total de preguntas (integer).

  • deleteQuestionById(id) Elimina una pregunta según su ID en la base de datos. Entrada:

  • id (string): ID de MongoDB de la pregunta. Salida: Ninguna (lanza error si falla).

  • getRandomQuestionByCategory(language, categoryParam) Retorna una pregunta aleatoria de una categoría e idioma determinados. Entrada:

  • language (string)

  • categoryParam (string) Salida: Objeto con los datos de la pregunta o null si no hay coincidencias.

Relaciones
🔁 Internas

  • Usa el modelo Mongoose Question para todas las operaciones con MongoDB.

🔌 Externas

  • Este servicio es utilizado por el Question Generation Service y probablemente por servicios de frontend/juego para recuperar preguntas aleatorias.

Datos
Modelo Question

json { "question": "¿A qué país pertenece esta imagen?", "options": ["España", "Italia", "Francia", "Alemania"], "correctAnswer": "España", "imageUrl": "https://upload.wikimedia.org/…​", "category": "country", "language": "es" }

Colección en MongoDB

questions

Tecnología

  • Node.js

  • MongoDB con Mongoose

5.3.4. Black Box: Question Service

Responsabilidad

Este servicio se encarga de exponer un endpoint REST para obtener preguntas al usuario. Si no hay suficientes preguntas en la base de datos, coordina la generación automática mediante el question-generate-service.

Endpoint expuesto

  • GET /getQuestionsDb/:lang/:category Devuelve una pregunta aleatoria de una categoría e idioma determinados. Si hay menos de 5 preguntas almacenadas en MongoDB, solicita la generación automática de nuevas preguntas.

Parámetros de URL

  • :lang – idioma (por ejemplo, es, en)

  • :category – categoría de pregunta (por ejemplo, country)

Respuesta

  • 200 OK: Objeto con la pregunta

  • 404 Not Found: No hay más preguntas disponibles

  • 500 Internal Server Error: Error en el proceso

Lógica interna

  • Verifica si hay al menos 5 preguntas en la base de datos.

  • Si no las hay, solicita la creación de nuevas preguntas al question-generate-service (hasta alcanzar 20).

  • Espera activamente (con intentos) hasta que haya al menos 4 preguntas disponibles antes de servir una.

  • Una vez entregada una pregunta, la elimina de la base de datos para evitar repeticiones.

Relaciones
🔁 Internas

  • question-data-service: Para contar, obtener y eliminar preguntas.

  • question-generate-service: Para generar nuevas preguntas si no hay suficientes.

🌐 Externa

  • Consumido por el cliente/juego web o móvil que requiere preguntas una por una.

Datos

  • Entrada: idioma (lang), categoría (category)

  • Salida: pregunta en formato: json { "_id": "661bfc…​", "question": "¿A qué país pertenece esta imagen?", "options": ["Francia", "Italia", "España", "Alemania"], "correctAnswer": "España", "imageUrl": "https://upload.wikimedia.org/…​", "category": "country", "language": "es" }

Tecnología

  • Node.js

  • Express.js

5.3.5. Black Box: User Management

Diagram 5.3.2: Desglose de User Management
Building Blocks Description

User Service

Parte encargada de tratar la información del usuario: puntuación, historial, etc. Se conecta a la base de datos para almacenar esta información.

Authentication Service

Parte encargada de administrar la autentificación de usuarios. Se conecta a la base de datos para almacenar y comprobar los nombres y contraseñas.

History Service

Parte encargada de el tratamiento de los datos de las partidas de todos los usuarios. Se conecta a la base de datos para almacenar esta información.

5.3.6. Black Box: User Service

Responsabilidad

Este servicio gestiona el registro, consulta y actualización del perfil de los usuarios en la aplicación.

Endpoints expuestos

  • POST /user Registra un nuevo usuario en la base de datos con validación de datos y encriptación de contraseña.

Body esperado

json { "username": "usuario123", "password": "Contraseña123", "name": "Nombre", "surname": "Apellido" }

Validaciones

  • username mínimo 4 caracteres

  • password mínimo 8 caracteres, con al menos un número y una mayúscula

  • name y surname no vacíos

Respuestas

  • 200 OK: Usuario creado exitosamente (sin la contraseña)

  • 400 Bad Request: Datos inválidos o usuario ya registrado

  • GET /user/profile/:username Devuelve el perfil de un usuario por su nombre de usuario (sin incluir la contraseña).

Respuesta

  • 200 OK: Objeto de usuario

  • 400 Bad Request: Usuario no encontrado

  • PUT /user/update/profile/:username Actualiza el perfil de un usuario (nombre, apellido, imagen de perfil y descripción).

Body esperado

json { "name": "NuevoNombre", "surname": "NuevoApellido", "profilePicture": "https://link.to/image.jpg", "description": "Nueva descripción" }

Respuestas

  • 200 OK: Usuario actualizado

  • 400 Bad Request: Datos inválidos o usuario no encontrado

Lógica interna

  • Al registrar un usuario, valida todos los campos y encripta la contraseña con bcrypt.

  • Permite recuperar el perfil público de un usuario sin exponer su contraseña.

  • Permite modificar ciertos datos del perfil con validaciones básicas.

Relaciones

  • 🔁 Internas: utiliza el modelo User de Mongoose.

  • 🌐 Externa: Consumido por la interfaz del cliente (registro, perfil, edición).

Tecnología

  • Node.js

  • Express.js

  • MongoDB con Mongoose

  • Bcrypt para la encriptación de contraseñas

5.3.7. Black Box: Authentication Service

Responsabilidad

Este servicio se encarga de gestionar la autenticación de los usuarios. Proporciona funcionalidades como iniciar sesión, validando las credenciales del usuario y generando un token JWT para autenticar futuras solicitudes. Utiliza la base de datos para verificar las credenciales de usuario.

Interfaces expuestas

  • POST /login Recibe el username y la password de un usuario, verifica que sean correctos, y si lo son, genera un token JWT para la autenticación del usuario.

Entrada

  • username: Nombre de usuario.

  • password: Contraseña del usuario.

Salida

  • token: JWT que el cliente puede usar para autenticarse en futuras solicitudes.

  • username: El nombre de usuario.

  • createdAt: Fecha de creación de la cuenta del usuario.

Relaciones
🔁 Internas

  • MongoDB: utilizado para almacenar los datos de usuario.

  • User (modelo de MongoDB): modelo que define la estructura de los datos de usuario en la base de datos.

Externas

  • API Gateway (gestiona las solicitudes que provienen del frontend y las dirige a este servicio). bcrypt: para la encriptación y comparación de contraseñas. jwt: para la generación y validación de tokens de acceso.

Datos

  • Almacena los datos del usuario en una base de datos MongoDB, incluyendo:

  • username: Nombre de usuario.

  • password: Contraseña encriptada del usuario.

  • createdAt: Fecha de creación de la cuenta del usuario.

Tecnología

  • Node.js

  • Express.js

  • MongoDB

  • bcrypt (para encriptación de contraseñas)

  • jsonwebtoken (para la creación de tokens JWT)

  • express-validator (para validación de datos de entrada)

Notas adicionales

  • La autenticación se basa en la comparación de contraseñas encriptadas utilizando bcrypt.

  • El servicio genera un token JWT válido por una hora, que debe ser incluido en las solicitudes subsecuentes para autenticarse en el usuario.

  • Se valida que los campos username y password sean proporcionados y cumplan con una longitud mínima antes de procesar la solicitud.

  • El token JWT es enviado como respuesta en caso de que las credenciales sean correctas.

  • Si las credenciales son incorrectas, se devuelve un error de autenticación (401).

5.3.8. Black Box: History Service

Responsabilidad

Se encarga de gestionar y almacenar el historial de juegos de los usuarios, incluyendo su puntuación, respuestas correctas/incorrectas, tiempo jugado y modo de juego. También proporciona estadísticas detalladas y el ranking global de los jugadores.

Interfaces expuestas

  • POST /createUserHistory Recibe los datos del historial del juego de un usuario y lo almacena en la base de datos.

  • GET /getUserHistory Devuelve el historial de juegos de un usuario específico, identificado por su username.

  • GET /getUserStats Obtiene estadísticas agregadas sobre el rendimiento de un usuario, como el total de juegos jugados, respuestas correctas, incorrectas, tiempo total y puntuación promedio.

  • GET /getLeaderboard Devuelve el ranking global de los jugadores, ordenado por diferentes métricas como la puntuación total, precisión, tiempo promedio, etc.

Relaciones
🔁 Internas

  • MongoDB: utilizado para almacenar y recuperar los datos de historial de usuario.

  • UserHistory (modelo de MongoDB): utilizado para definir y gestionar el esquema de los registros de historial de usuario.

Externas

  • API Gateway (recibe las solicitudes del usuario y las redirige a este servicio).

Datos

  • Almacena datos de historial de juego en una base de datos MongoDB, incluyendo:

  • username

  • correctAnswers

  • wrongAnswers

  • time

  • score

  • gameMode

Tecnología

  • Node.js

  • Express.js

  • MongoDB

  • Swagger para documentación OpenAPI

Notas adicionales

  • Utiliza agregación en MongoDB para calcular estadísticas y rankings globales.

  • El servicio soporta filtrado por diferentes criterios (e.g., por username, sortBy).

  • Implementa un sistema de rankings que tiene en cuenta varios criterios y asigna un ranking global.

  • Validaciones de entrada básicas para asegurar que los datos sean consistentes antes de almacenarlos o procesarlos.

6. Vista de ejecución

Contents

The runtime view describes concrete behavior and interactions of the system’s building blocks in form of scenarios from the following areas:

  • important use cases or features: how do building blocks execute them?

  • interactions at critical external interfaces: how do building blocks cooperate with users and neighboring systems?

  • operation and administration: launch, start-up, stop

  • error and exception scenarios

Remark: The main criterion for the choice of possible scenarios (sequences, workflows) is their architectural relevance. It is not important to describe a large number of scenarios. You should rather document a representative selection.

Motivation

You should understand how (instances of) building blocks of your system perform their job and communicate at runtime. You will mainly capture scenarios in your documentation to communicate your architecture to stakeholders that are less willing or able to read and understand the static models (building block view, deployment view).

Form

There are many notations for describing scenarios, e.g.

  • numbered list of steps (in natural language)

  • activity diagrams or flow charts

  • sequence diagrams

  • BPMN or EPCs (event process chains)

  • state machines

  • …​

Further Information

See Runtime View in the arc42 documentation.

Registro

----

Diagrama 6.1: Registro

6.1. Inicio de sesión

Diagrama 6.2: Login

6.2. Jugar

Diagrama 6.3: Jugar

6.3. Consultar historial

Diagrama 6.4 Ver historial

6.4. Consultar estadísticas

Diagrama 6.5 Ver estadísticas

6.5. Interactuar con el chat

Diagrama 6.6: Jugar

7. Vista de Despliegue

7.1. Introducción

La vista de despliegue describe cómo se implementa el sistema en la infraestructura de hardware y software. Esta sección incluye un diagrama de infraestructura, una descripción de los componentes y su asignación a bloques de construcción, así como las características de calidad y rendimiento que se esperan del sistema.

7.2. Nivel de Infraestructura 1

7.2.1. Diagrama de Infraestructura

Diagram 7.1: Infraestructura

7.2.2. Motivación

El sistema se desplegará en una infraestructura distribuida basada en la nube de Azure para garantizar:

  • Escalabilidad: Capacidad de añadir recursos según la demanda.

  • Alta Disponibilidad: Uso de virtualización en la nube para minimizar tiempos de inactividad.

  • Seguridad y Privacidad: Certificaciones de seguridad de Azure, cifrado y autenticación.

  • Portabilidad: Uso de contenedores Docker para facilitar la ejecución en diferentes entornos.

7.2.3. Características de Calidad y Rendimiento

  • Seguridad: Implementación de cifrado TLS para comunicaciones y autenticación basada en OAuth2.

  • Rendimiento: Uso de balanceadores de carga para distribuir el tráfico entre los servicios.

  • Resiliencia: Configuración de redundancia en los servicios críticos para evitar puntos únicos de fallo.

7.2.4. Asignación de Bloques de Construcción a la Infraestructura

  • Frontend: Desplegado en un servidor web Apache accesible desde internet.

  • Backend: Microservicios empaquetados en contenedores Docker (AuthService, UserService, LLM).

  • Base de Datos: MongoDB desplegado en un clúster de alta disponibilidad.

  • API Gateway: Desplegado en Azure API Management para gestionar y proteger las APIs.

7.3. Nivel de Infraestructura 2

7.3.1. Docker (Contenedores)

Diagram 7.2: Docker

Explicación:

Docker se utiliza para empaquetar y desplegar los microservicios. Cada contenedor incluye:

  • Imágenes Docker: Código, dependencias y configuración.

  • Volúmenes: Persistencia de datos como logs y archivos temporales.

  • Redes Docker: Comunicación entre contenedores.

7.3.2. MongoDB (Base de Datos)

Explicación:

MongoDB se utiliza como base de datos principal para la aplicación. Características clave:

  • Alta Disponibilidad: Configuración de réplicas para garantizar la continuidad del servicio.

  • Escalabilidad Horizontal: Capacidad de añadir nodos al clúster según sea necesario.

  • Seguridad: Cifrado de datos en reposo y en tránsito.

7.4. Conclusión

La infraestructura descrita asegura que el sistema cumpla con los requisitos de calidad, rendimiento y seguridad necesarios para operar en entornos de desarrollo, pruebas y producción. La combinación de tecnologías como Azure, Docker y MongoDB permite un despliegue eficiente y adaptable a las necesidades del negocio.

8. Conceptos tranversales

Content

This section describes overall, principal regulations and solution ideas that are relevant in multiple parts (= cross-cutting) of your system. Such concepts are often related to multiple building blocks. They can include many different topics, such as

  • models, especially domain models

  • architecture or design patterns

  • rules for using specific technology

  • principal, often technical decisions of an overarching (= cross-cutting) nature

  • implementation rules

Motivation

Concepts form the basis for conceptual integrity (consistency, homogeneity) of the architecture. Thus, they are an important contribution to achieve inner qualities of your system.

Some of these concepts cannot be assigned to individual building blocks, e.g. security or safety.

Form

The form can be varied:

  • concept papers with any kind of structure

  • cross-cutting model excerpts or scenarios using notations of the architecture views

  • sample implementations, especially for technical concepts

  • reference to typical usage of standard frameworks (e.g. using Hibernate for object/relational mapping)

Structure

A potential (but not mandatory) structure for this section could be:

  • Domain concepts

  • User Experience concepts (UX)

  • Safety and security concepts

  • Architecture and design patterns

  • "Under-the-hood"

  • development concepts

  • operational concepts

Note: it might be difficult to assign individual concepts to one specific topic on this list.

Possible topics for crosscutting concepts
Further Information

See Concepts in the arc42 documentation.

8.1. Modelo del dominio

Diagram 8.1: Modelo del dominio

8.2. Conceptos de experiencia de usuario (UX)

El objetivo es crear una aplicación intuitiva, accesible y atractiva, que permita a los usuarios disfrutar de la experiencia de juego de manera fluida.

  • Diseño Responsivo: La aplicación se adaptará a diferentes dispositivos y tamaños de pantalla, desde pantallas grandes como las de ordenador, pasando por pantallas medias como las de tablets hasta dispositivos móviles.

  • Feedback Visual: Proporcionar retroalimentación visual inmediata para las acciones del usuario.

  • Feedback Auditivo: Proporcionar retroalimentación auditiva inmediata para las acciones del usuario favoreciendo el entendimiento de este sobre lo que está ocurriendo.

8.3. Conceptos de seguridad y protección

  • Autenticación y Autorización: Se realiza una correcta autenticación de usuarios evitando que los datos de logueo sean vulnerables.

  • Protección de Datos: Se garantiza la privacidad de los usuarios encriptando las contraseñas y los datos sensibles.

8.4. Patrones de arquitectura y diseño

Serán utilizados dos patrones:

API Gateway: Este actúa como punto de entrada único para todas las solicitudes que realice el usuario delegandolas en sus servicios correspondientes.

Patrón de Servicios: Cada componente, como AuthService, UserService, LLM, HistoryService son servicios independientes que se enfocan en una funcionalidad específica, facilitando el mantenimiento del sistema.

8.5. Conceptos técnicos

Se contemplan las siguientes tecnologías y herramientas:

  • Lenguajes de Programación: JavaScript para el frontend y el backend aprovechando que se utiliza React y Node.js.

  • Frameworks: React para el frontend y Node.js para el backend.

  • Bases de Datos: MongoDB para la gestión de todos los datos de la aplicación, ya que es flexible y escalable.

  • Despliegue: Uso de Docker para la contenerización y orquestación de servicios y uso de azure para el despliegue en la nube.

8.6. Conceptos de desarrollo

Hemos decidido empezar nuestro proyecto de cero pero basándonos en proyectos del año anterior. Esto nos permitirá tener una base más sólida para implementar la nueva funcionalidad de pistas generadas por la AI y poder incluso realizar una desarrollo mas eficiente.

  • Metodología Ágil: Uso de Scrum para la gestión del proyecto.

  • Control de Versiones: Uso de Git y GitHub para el control de versiones y colaboración, favoreciendo que todos los compañeros revisen, aprendan y ayuden lo mejor posible en el desarrollo.

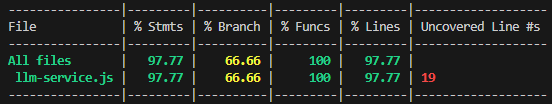

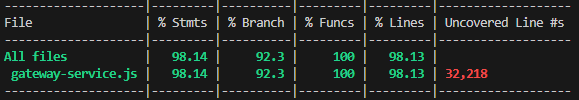

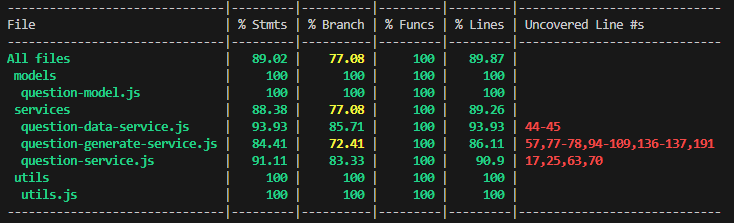

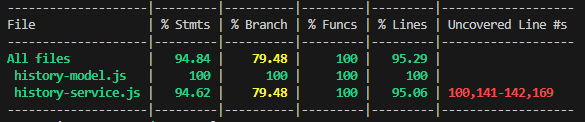

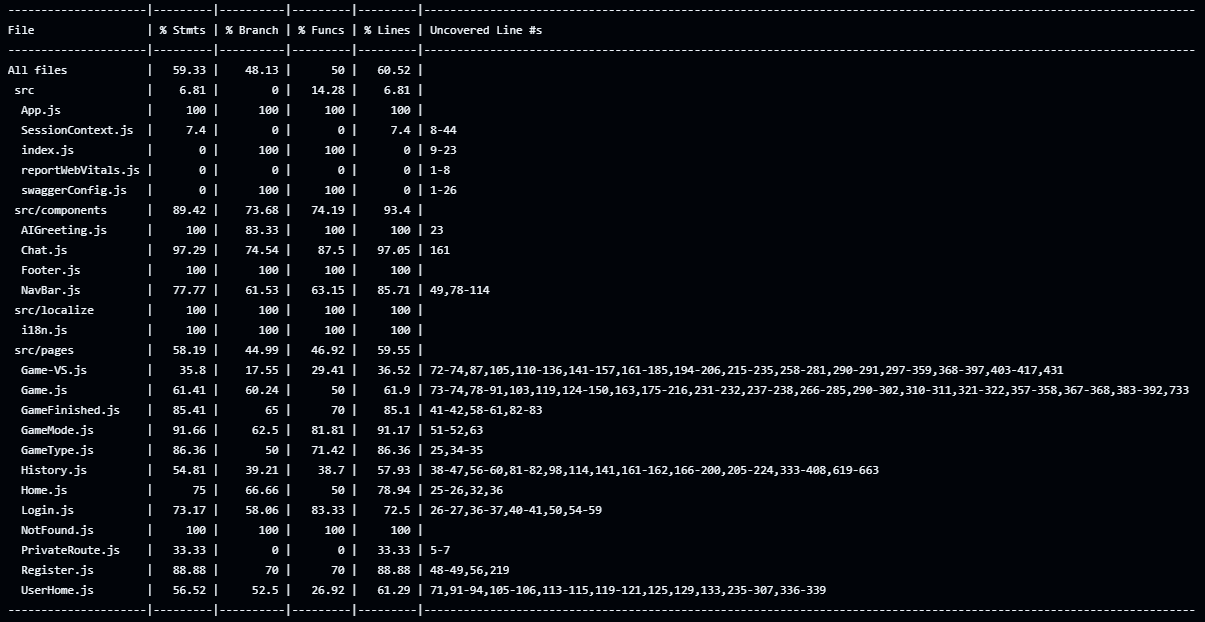

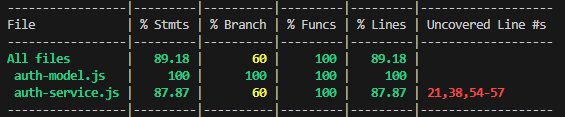

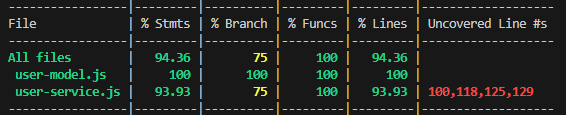

  • Integración Continua: Todas las pruebas han sido automatizadas, el despliegue y la monitorización también.

8.7. Conceptos operativos

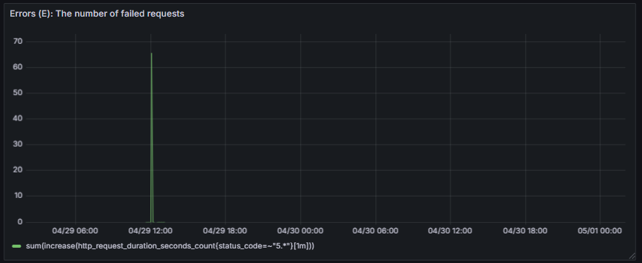

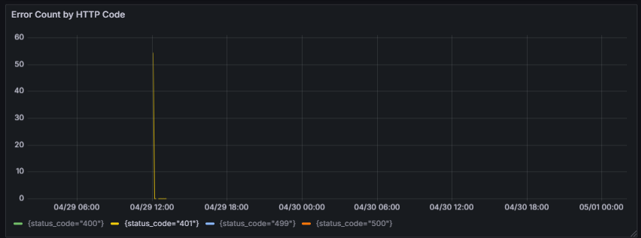

  • Monitorización: Es importante asegurarse de que el sistema funcione correctamente en todo momento. Para ello, se utilizarán herramientas que permitan supervisar el rendimiento del sistema, detectar errores y medir el uso de recursos. Esto nos ayudará a identificar problemas antes de que afecten a los usuarios. Estas herramientas incluiyen:

    • Prometheus: Herramienta de monitorización y alerta que recopila métricas de aplicaciones y sistemas.

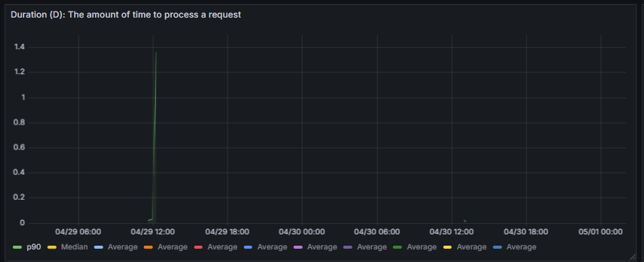

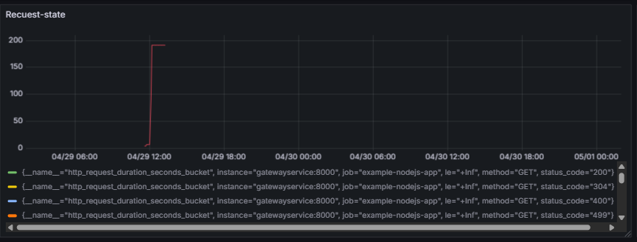

    • Grafana: Herramienta de visualización de datos que se integra con Prometheus para crear paneles de control personalizados.

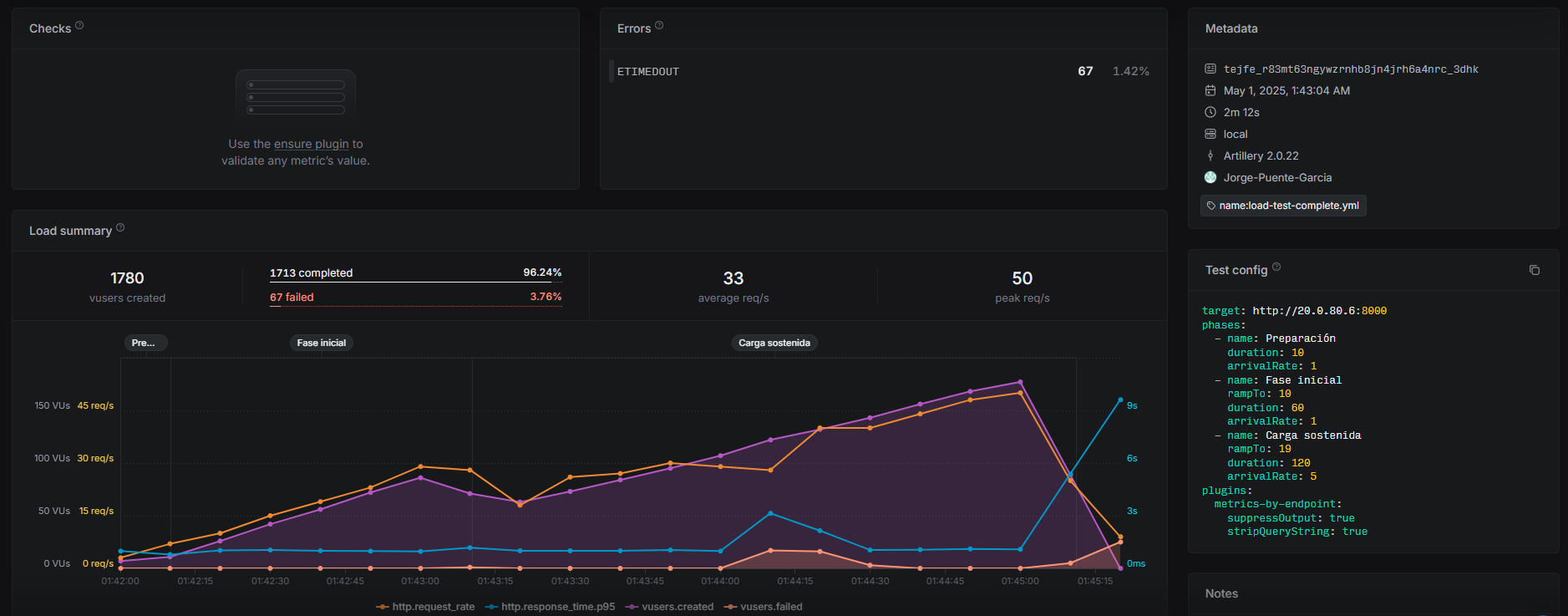

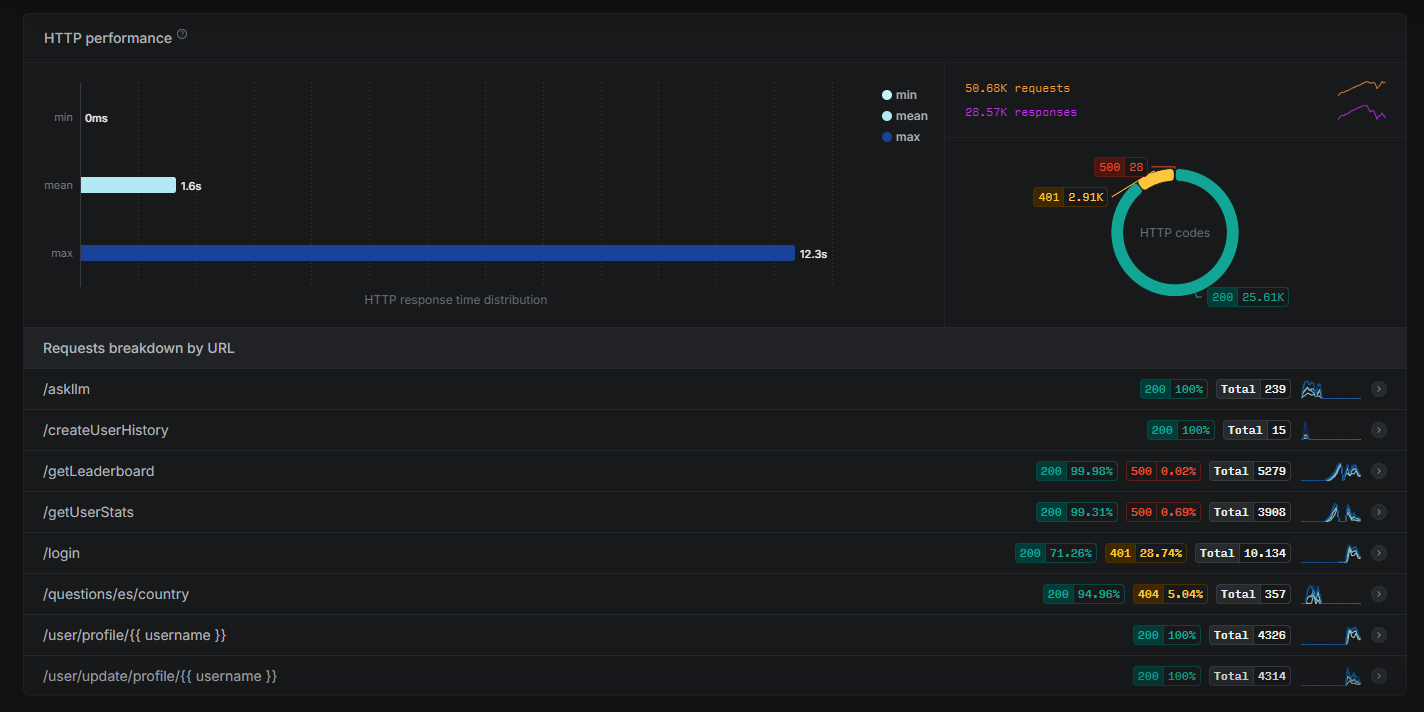

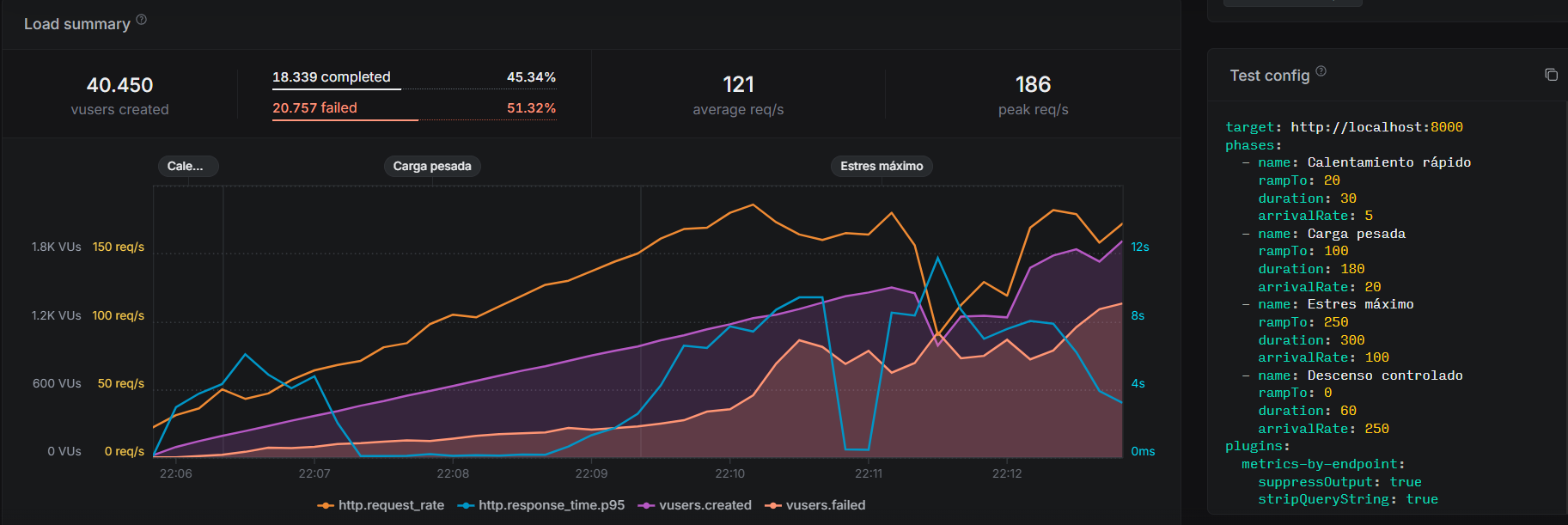

    • Artillery: Herramienta de pruebas de carga que simula múltiples usuarios para evaluar el rendimiento del sistema bajo condiciones de carga diferentes.

9. Decisiones arquitectónicas

Contents

Important, expensive, large scale or risky architecture decisions including rationales. With "decisions" we mean selecting one alternative based on given criteria.

Please use your judgement to decide whether an architectural decision should be documented here in this central section or whether you better document it locally (e.g. within the white box template of one building block).

Avoid redundancy. Refer to section 4, where you already captured the most important decisions of your architecture.

Motivation

Stakeholders of your system should be able to comprehend and retrace your decisions.

Form

Various options:

  • ADR (Documenting Architecture Decisions) for every important decision

  • List or table, ordered by importance and consequences or:

  • more detailed in form of separate sections per decision

Further Information

See Architecture Decisions in the arc42 documentation. There you will find links and examples about ADR.

Para documentar las decisiones arquitectónicas se han usado las páginas de la wiki de GitHub. A continuación se muestra una lista con las decisiones tomadas y un enlace a su documentación.

9.1. Decisiones

10. Requisitos de calidad

Content

This section contains all quality requirements as quality tree with scenarios. The most important ones have already been described in section 1.2. (quality goals)

Here you can also capture quality requirements with lesser priority, which will not create high risks when they are not fully achieved.

Motivation

Since quality requirements will have a lot of influence on architectural decisions you should know for every stakeholder what is really important to them, concrete and measurable.

Further Information

See Quality Requirements in the arc42 documentation.

10.1. Árbol de calidad

Content

The quality tree (as defined in ATAM – Architecture Tradeoff Analysis Method) with quality/evaluation scenarios as leafs.

Motivation

The tree structure with priorities provides an overview for a sometimes large number of quality requirements.

Form

The quality tree is a high-level overview of the quality goals and requirements:

  • tree-like refinement of the term "quality". Use "quality" or "usefulness" as a root

  • a mind map with quality categories as main branches

In any case the tree should include links to the scenarios of the following section.

Diagrama 10.1: Árbol de calidad

10.2. Escenarios de calidad

Escenarios de uso:

Objetivo de calidad Escenario Sistema

Usabilidad

Un usuario inicia la aplicación por primera vez

La interfaz guía al usuario con un diseño intuitivo y sencillo, permitiéndole registrarse facilmente y comenzar a utilizar la aplicación sin dificultades.

Seguridad

Un usuario introduce sus credenciales e inicia sesión en la aplicación

Valida las credenciales y si son correctas, genera un token de autenticación seguro, permitiendole el acceso a la aplicación

Fiabilidad

Un usuario completa el formulario de registro

Si algún campo está incompleto o incorrecto muestra un mensaje claro indicando el error y no permite proceder hasta que el usuario corrija el error.

Rendimiento

Varios usuarios juegan simultaneamente en la aplicación

Mantiene los tiempos de respuesta rápidos sin que los usuarios sufran interrupciones o esperas

Manteniabilidad

Un miembro del equipo realiza cambios en el codigo para agregar una nueva funcionalidad

El código está estructurado por módulos de tal forma que pemite agregar nuevas funcionalidades facilmente sin afectar en otras áreas de la aplicación

Portabilidad

Un usuario inicia la aplicación en un dispositivo móvil

La aplicación se ejecuta correctamente en el dispositivo

Eficiencia

Un usuario carga una página con múltiple contenido multimedia como imágenes

La página se carga rápidamente sin comprometer la experencia del usuario
Contents

Concretization of (sometimes vague or implicit) quality requirements using (quality) scenarios.

These scenarios describe what should happen when a stimulus arrives at the system.

For architects, two kinds of scenarios are important:

  • Usage scenarios (also called application scenarios or use case scenarios) describe the system’s runtime reaction to a certain stimulus. This also includes scenarios that describe the system’s efficiency or performance. Example: The system reacts to a user’s request within one second.

  • Change scenarios describe a modification of the system or of its immediate environment. Example: Additional functionality is implemented or requirements for a quality attribute change.

Motivation

Scenarios make quality requirements concrete and allow to more easily measure or decide whether they are fulfilled.

Especially when you want to assess your architecture using methods like ATAM you need to describe your quality goals (from section 1.2) more precisely down to a level of scenarios that can be discussed and evaluated.

Form

Tabular or free form text.

11. Risks and Technical Debts

Contents

A list of identified technical risks or technical debts, ordered by priority

Motivation

“Risk management is project management for grown-ups” (Tim Lister, Atlantic Systems Guild.)

This should be your motto for systematic detection and evaluation of risks and technical debts in the architecture, which will be needed by management stakeholders (e.g. project managers, product owners) as part of the overall risk analysis and measurement planning.

Form

List of risks and/or technical debts, probably including suggested measures to minimize, mitigate or avoid risks or reduce technical debts.

Further Information

See Risks and Technical Debt in the arc42 documentation.

11.1. Riesgos

Riesgo Descripcion

Bajo conocimiento de algunas herramientas y lenguajes

Algunos miembros del grupo nunca han trabajado o no tienen mucha experiencia con algunas de las herramientas o lenguajes utilizados para el desarrollo de la aplicación. Esto puede llevar a errores o retrasos debido a su falta de conocimiento.

Nunca se ha trabajado con un LLM

Esta es la primera vez que el equipo trabaja con un modelo de lenguaje o con ese en particular. Esto puede llevar a un retraso debido a la necesidad de obtener información sobre el funcioanmiento de este.

Tiempos de respuesta de Wikidata y el LLM

Al ser parte integral de la aplicación la conexión con Wikidata y el modelo de lenguaje si hay algún problema en la conexión que haga que sus tiempos de respuesta sean demasiado largos esto puede repercutir en nuestra aplicación.

Trabajo en equipo

Los miembros del equipo no se conocen ni han trabajado en conjunto anteriormente, se desconoce las formas de trabajo y nivel de compromiso de cada uno. Hay que tener en cuenta la posibilidad de abandono de uno de los integrantes.

Dependencia de la API de Wikidata

La aplicación depende de la API de Wikidata para obtener información. Si la API no está disponible o cambia, esto puede afectar el funcionamiento de la aplicación.

Dependencia de la API del LLM

La aplicación depende de la API del modelo de lenguaje para obtener información. Si la API no está disponible o cambia, esto puede afectar el funcionamiento de la aplicación.

Dependencia de la red electrica

La aplicación depende de la red electrica para su funcionamiento. Si hay un corte de luz o un problema con la red electrica, esto puede afectar el funcionamiento de la aplicación.

11.2. Deuda Técnica

Deuda

Descripcion

No se cambia de LLM

La aplicación no puede cambiar de modelo de LLM en caso deque el utilizado no esté disponible. Si este fallara no se podría utilizar el chat.

Falta de paginación en el historial

La aplicación no tiene paginación en el historial de mensajes. Esto puede afectar el rendimiento de la aplicación si hay muchos mensajes en el historial y hacer incomodo para el usuario buscar partidas.

Mal funcionamiento del juego al acabar la partida

La aplicación no funciona perfectamente al finalizar una partida, tarda más tiempo del esperado y proboca que los sonidos se comporten de forma extrña.

No se utiliza un modelo de mricroservisios

La aplicación divide el código de una forma parecida a est aruitectura, pero comparten la misma base de datos y no están completamente desacoplados. Esto puede afectar el rendimiento de la aplicación y hacer que sea más difícil de escalar.

Lentitud en la carga de preguntas desde Wikidata

La aplicación tarda mucho tiempo en cargar las preguntas desde Wikidata. Esto afecta al rendimiento de la aplicación y se necesita esperar mucho tiempo si al inicar una partida no hay preguntas en la base de datos.

Malas contestaciones del LLM

El LLM responde cosas que no tienen sentido o no son correctas. Esto puede afectar la experiencia del usuario y hacer que el juego sea menos divertido.

12. Glosario

Contents

The most important domain and technical terms that your stakeholders use when discussing the system.

You can also see the glossary as source for translations if you work in multi-language teams.

Motivation

You should clearly define your terms, so that all stakeholders

  • have an identical understanding of these terms

  • do not use synonyms and homonyms

Form

A table with columns <Term> and <Definition>.

Potentially more columns in case you need translations.

Further Information

See Glossary in the arc42 documentation.

Término Definición

ADR

Architectural Decision Record. Documento que describe una decisión arquitectónica tomada, incluyendo el contexto, las opciones consideradas y la justificación de la elección.

API

Application Programming Interface. Conjunto de reglas y definiciones que permiten la comunicación entre diferentes sistemas o aplicaciones.

LLM

Large Language Model. Modelo de inteligencia artificial que ha sido entrenado con enormes cantidades de texto para poder entender, generar y responder en lenguaje natural.

13. Anexos

13.1. Pruebas unitarias

Se han realizado pruebas unitarias en todos los servicios del sistema. Con ellas se intentan probar todas las funcionalidades de cada uno de los servicios. Para llevarlas acabo se han utilizado las siguiente tecnologías:

  • Jest: framework de pruebas en JavaScript.

  • Supertest: librería para realizar pruebas HTTP en Node.js.

  • Axios: librería para realizar peticiones HTTP en Node.js.

13.1.1. Resultado de cobertura de código

En las siguientes imagenes se puede observar la cobertura de código de cada uno de los servicios del sistema. La cobertura de código es un indicador que mide el porcentaje de código fuente que ha sido ejecutado durante las pruebas.

User Service
Table 13.1.1: Coverage of user service
Authentication Service
Table 13.1.1: Coverage of authentication service
History Service
Table 13.1.1: Coverage of history service
Gateway Service
Table 13.1.1: Coverage of gateway service
LLM Service
Table 13.1.1: Coverage of llm service
Question Service
Table 13.1.1: Coverage of question service
WebApp
Table 13.1.1: Coverage of webapp

13.2. Pruebas de aceptación

Para realizar estas pruebas se han creado pruebas e2e (end to end) para el login, signup y el acceso al juego de preguntas. Se han utilizado las siguientes tecnologías: * Puppeteer: una librería que permite controlar navegadores web de manera automatizada. * Jest: framework de pruebas en JavaScript.

13.3. Pruebas de carga

Hemos realizado pruebas de carga sobre toda la aplicación. Para ello hemos utilizado la herramienta Artillery, que permite simular múltiples usuarios realizando peticiones al servicio con una interfáz muy buena.

En el desarrollo de las pruebas hemos hecho 2 tipos de pruebas:

Esto ha sido así para favorecer la calidad de las pruebas y entender lo mejor posible el funcionamiento de la aplicación ya que la máquina virtual está más limitada que la máquina local.

  • Pruebas locales:

Table 13.2.1: Prueba de carga local más potente

Esta prueba se han simulado varias fases:

phases:
  - name: Calentamiento rápido
    rampTo: 20
    duration: 30
    arrivalRate: 5
  - name: Carga pesada
    rampTo: 100
    duration: 180
    arrivalRate: 20
  - name: Estres máximo
    rampTo: 250
    duration: 300
    arrivalRate: 100
  - name: Descenso controlado
    rampTo: 0
    duration: 60
    arrivalRate: 250

  • Calentamiento rápido: Incrementa gradualmente las peticiones para preparar el sistema.

  • Carga pesada: Simula un alto volumen de usuarios durante un tiempo prolongado.

  • Estrés máximo: Lleva el sistema al límite para identificar su capacidad máxima.

  • Descenso controlado: Reduce las peticiones para observar cómo el sistema se recupera.

Con esta prueba en la que buscábamos ver el rendimiento de la aplicación para conocer los límites que podía tener hemos visto lo siguiente: * La aplicación se ha comportado de manera correcta y sin apenas errores hasta las 50 peticiones por segundo y 600 vistas simultáneas. * A partir de 50 peticiones por segundo la aplicación ha empezado a dar errores de time out porque los servicios externos que utilzabamos para el LLM y de wikidata han empezado a dejar de contestar porque no estaban preparados para tantas peticiones.

La información de las peticiones que han sido respondidas ha sido esta:

Table 13.2.2: Información de la prueba de carga local extrema

Aquí podemosinterpretar que los mayores tiempos de respuesta vienen por parte del llm y de questions siendo estos dos cuellos de botella en la aplicación. También se pueden ver algunos errores 500 de algunos servicios que se ven saturados en los momentos donde hay mayor cantidad de peticiones. Lo que indoca nuevos puntos de mejora en la aplicación.

  • Pruebas de la página desplegada:

target: http://48.209.11.56:8000
phases:
  - name: Preparación
    duration: 10
    arrivalRate: 1
  - name: Fase inicial
    rampTo: 12
    duration: 60
    arrivalRate: 1
  - name: Carga sostenida
    rampTo: 19
    duration: 120
    arrivalRate: 5

  • Preparación: Inicia con una baja tasa de peticiones para estabilizar el sistema.

  • Fase inicial: Incrementa gradualmente las peticiones para simular un aumento de usuarios.

  • Carga sostenida: Mantiene una carga constante para evaluar el rendimiento en condiciones normales.

En estas pruebas ya no se buscaba hacer una prueba de carga extrema, sino ver el rendimiento de la aplicación en un entorno real. En esta prueba hemos visto que la aplicación se comporta de manera correcta y no ha dado errores.

Table 13.2.1: Prueba de carga deploy

Se puede ver que ha rendido adecuadamene para los usuarios esperados que se marcaron en la documentación, aguantando a 50 a la vez sin problemas graves.

Table 13.2.1: Información de la prueba de carga deploy

Aquí se puede apreciar algún time out también en el llm y en el servicio de preguntas, pero no ha sido un problema para la aplicación ya que ha sido un porcentaje ínfimo comparado con todas las peticiones que se han hecho. En esta prueba se han simulado aproximadamente 50 usuarios a la vez y ha aguantado sin problemas.

Las respuestas que más tiempo han tardado han sido las del servicio de preguntas y del llm, que son los que más tiempo tardan en responder. En el caso del llm, esto es normal ya que es un servicio externo y no podemos controlar su rendimiento además que se tiene que generar la respuesta.

Se han dado algunos errores 401 pero se deben al intento de logueo con el mismo usuario en la aplicación.

13.4. Monitorización

Hemos realizado el monitoreo del sistema mediante el dashboard de Grafana que nos ha permitido identificar el comportamiento del servicio web en términos de carga, latencia, errores y disponibilidad durante el periodo del 29 de abril al 1 de mayo.

Table Grafana: Información de la monitorización peticiones

  • Se pueden observar dos picos notables de peticiones por minuto, fuera de esos eventos puntuales, la actividad fue mínima.

Table Grafana: Información de la monitorización duración

  • Durante el pico del 29/04 se detectó un incremento en el percentil 90 del tiempo de respuesta, alcanzando aproximadamente 1.3 segundos. El resto del tiempo, el sistema no presentó actividad significativa.

Table Grafana: Información de la monitorización errores
Table Grafana: Información de la monitorización errores contador por HTTP
Table Grafana: Información de la monitorización estado

  • Coincidiendo con el pico de carga, se registró un aumento de errores HTTP, como 401 que indica solicitudes del cliente rechazadas.

  • No se observaron errores de tipo 500 (Internal Server Error), lo que sugiere que la aplicación no presentó fallas críticas a nivel interno.

Table Grafana: Información de la monitorización ratio de errores

  • La tasa de error global se mantuvo por debajo del 0.05%.

Table Grafana: Información de la monitorización salud

  • El servicio fue reportado como saludable hasta aproximadamente el 30/04. A partir de ese momento y hasta el final del periodo observado (01/05), el estado fue crítico, indicando que el servicio no estaba disponible.

13.5. Pruebas de usabilidad

Dado el tiempo limitado disponible para realizar pruebas de usabilidad exhaustivas, se optó por llevar a cabo un análisis con un grupo reducido de usuarios. Este enfoque permitió identificar áreas de mejora clave en la experiencia de usuario, aunque no se alcanzó una muestra representativa amplia. Los participantes se clasificaron en tres grupos según su nivel de competencia informática: alto, medio y bajo. A continuación, se detallan las observaciones y propuestas de mejora derivadas de estas pruebas.

13.5.1. Resultados

Usuarios con un nivel informático alto

Los usuarios con un nivel avanzado de conocimientos informáticos mostraron una rápida adaptación a la aplicación, destacando su facilidad de uso y diseño responsive. No encontraron barreras significativas para acceder a las funcionalidades principales y valoraron positivamente la alta capacidad de interacción en todos los puntos de la aplicación, incluyendo el saludo del llm como algo muy positivo. Sin embargo, identificaron algunos aspectos que podrían optimizarse para mejorar la experiencia general.

  • Observaciones:

    • Interfaz intuitiva y fácil de usar.

    • Diseño responsive que facilita la navegación en todo tipo de dispositivos.

    • Elementos auditivos y visuales que acompañana a la experiencia de manera positiva.

  • Propuestas de mejora:

    • Se dieron problemas con el tiempo de espera cada cierto número de preguntas ya que era demasiado larga la espera y esto afectaba a la experiencia de juego.

    • La estética del llm podría mejorarse para que fuera más adaptable a en pantallas pequeñas.

Usuarios con un nivel informático medio

Los usuarios con conocimientos intermedios lograron comprender la aplicación tras un breve periodo de adaptación.

  • Observaciones:

    • Interacción alterada por los sonidos y las animaciones ya que sacaban de ritmo a las personas que dudaban.

    • La mayoría de los usuarios no exploraron todas las funcionalidades disponibles, lo que limitó su experiencia general.

    • Los usuarios no se sintieron cómodos con el temporizador y la música, ya que les generaba ansiedad y a preferian silenciarlo.

  • Propuestas de mejora:

    • Facilitar el silenciamiento de la música y el temporizador para que los usuarios puedan jugar a su ritmo.

    • Mejorar la estética del llm para que fuera más adaptable a pantallas pequeñas.

Usuarios con un nivel informático bajo

Los usuarios con menor experiencia informática enfrentaron mayores desafíos al interactuar con la aplicación. Encontraron la temática interesante y entretenida, pudieron tener una experiencia relativamente intuitiva, especialmente en la versión de escritorio.

  • Observaciones:

    • Comprensión buena de la aplicación, especialmente en la versión de escritorio ya que podian acceder a los juegos sin problemas pero ignoraban ciertos puntos como toda la parte de información de usuario.

    • Problemas para leer textos debido al tamaño reducido de la fuente en dispositivos móviles.

    • Dificultades para interpretar las imágenes.

    • Poca o nula interacción con el llm, ya que no entendían su función y no sabían cómo interactuar con él. Tampoco entedian el botón para hacer que apareciese y lo ignoraban en muchos casos.

    • La música y los sonidos podian resultar molestos, ya que no podían silenciarlo y les generaba ansiedad. Algunos usuarios optaron por silenciar el dispositivo o cerrar la aplicación.

  • Propuestas de mejora:

    • Incluir un botón para silenciar la música y los sonidos de la aplicación.

    • Favorecer la presencia del LLM para que la gente que no cuente con ello lo tenga en cuenta.

    • Incrementar el tamaño de la fuente para mejorar la legibilidad.

13.6. Menciones

Para la realización de este trabajo nos gustaría mencionar el proyecto del que que se ha obtenido inspiración, además de código en situaciones concretas:
